Поиск колец в сети


Пред.		След.

Данная функция позволяет найти кольца в сети. Кольца будут найдены для областей сети, связанных с узлами, отмеченными флагами. Для поиска колец в сети:

Сделайте активным слой, в котором будет производится поиск.
Нажмите кнопку Поиск пути .
Левой кнопкой мыши щелкните по символьному объекту слоя, на нем установится флажок.

Примечание

Подробней о работе с флагами можно узнать в разделе «Работа с флагами».

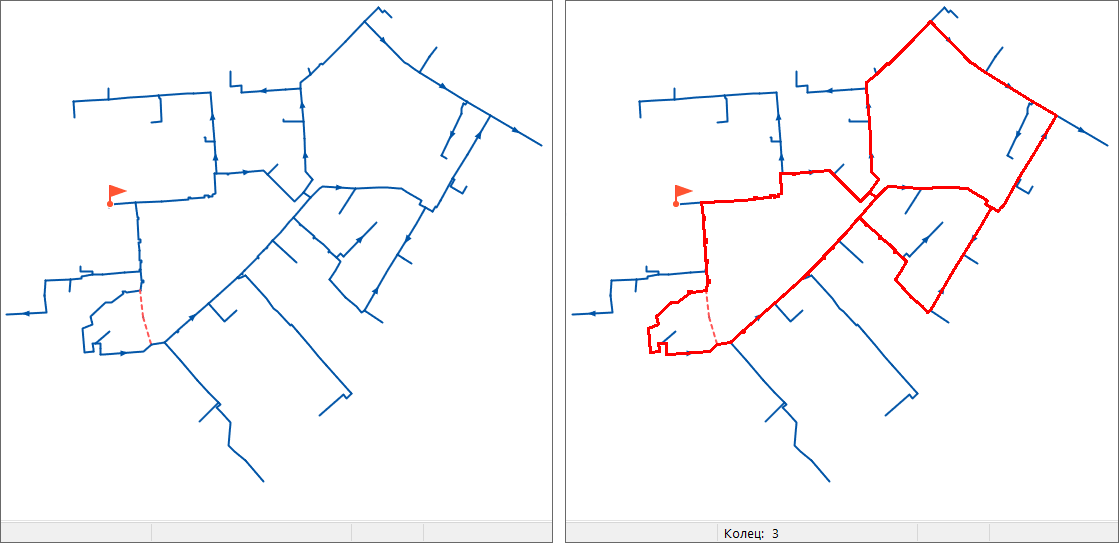

Рисунок 1036. Пример нахождения колец в сети
В любом месте карты щелкните правой кнопкой мыши. В появившемся контекстном меню выберите пункт Найти кольца или выберите пункт главного меню Карта|Топология|Найти кольца.

В результате все найденные кольца выделятся цветом.

	Примечание
Подробней о работе с флагами можно узнать в разделе «Работа с флагами».

	Подсказка
	В нижней части окна отобразится количество найденных колец.

	Примечание
Полученные результаты - объекты сети, можно выделить или добавить/исключить из уже существующей группы или сохранить. Отмену флагов и результата поиска можно произвести нажав кнопку . Как произвести отмену отдельно результата или флагов можно узнать в разделе «Работа с флагами».

Примечание

Полученные результаты - объекты сети, можно выделить или добавить/исключить из уже существующей группы или сохранить.

Отмену флагов и результата поиска можно произвести нажав кнопку . Как произвести отмену отдельно результата или флагов можно узнать в разделе «Работа с флагами».
