Стили линий

При создании линейных объектов на карте для их отображения используются различные стили. Каждый векторный слой содержит собственную библиотеку стилей линий. При создании нового слоя он уже содержит библиотеку стандартных стилей линий. Причем во всех библиотеках стилей линий обязательно содержатся стили линий №5 (пустая линия), и №6 (сплошная линия), зарезервированные системой. Прочие стили могут редактироваться, удаляться и создаваться пользователями.

Скопировать стиль объекта и применить его к другому можно используя

Для перехода к библиотеке стилей линий слоя, откройте окно структуры слоя (Слой|Структура слоя) и выберите в дереве структуры пункт Линии, библиотека стилей линий откроется в правой части окна структуры.

Раздел «Линии» диалога структуры слоя

Рисунок 88. Раздел «Линии» диалога структуры слоя


Со стилями линий в библиотеке доступны следующие действия:

Все стили линий имеют один из следующих типов:

Стиль с линейными элементами

Стиль с линейными элементами состоит из линий заданными параметрами штриховки, толщиной, цветом, линейными размерами.

Векторная штриховка

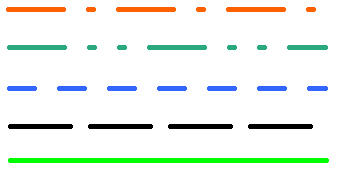

Рисунок 89. Векторная штриховка


Стиль с символьными элементами

Для стиля с символьными элементами используется векторный рисунок, который выводится с заданными интервалами, и в заданном масштабе.

Векторная заливка

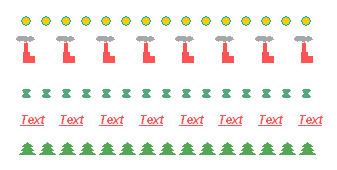

Рисунок 90. Векторная заливка


Комбинированный стиль

Комбинированный стиль- произвольное сочетание предыдущих стилей.

Комбинация линейных элементов:

Комбинированная заливка

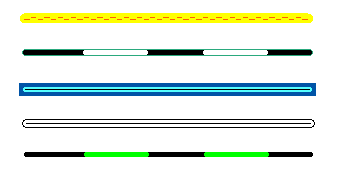

Рисунок 91. Комбинированная заливка


Комбинация символьных элементов:

Комбинация векторных заливок

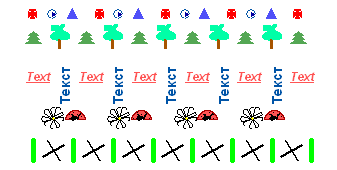

Рисунок 92. Комбинация векторных заливок


Комбинация линейных элементов и символьных элементов:

Комбинация векторных заливок и векторных штриховок

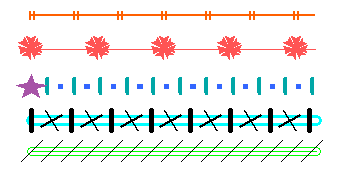

Рисунок 93. Комбинация векторных заливок и векторных штриховок
