Заливки

При создании площадных объектов на карте для отображения их заливок используются различные стили. Каждый векторный слой содержит собственную библиотеку стилей заливок. При создании нового слоя он уже содержит библиотеку стандартных стилей заливок. Причем во всех библиотеках стилей заливок обязательно содержатся стили №1- пустая заливка (полигон не заливается) и заливка №2- сплошная заливка (полигон полностью заливается цветом узора). Прочие стили могут редактироваться, удаляться и создаваться пользователями.

Для перехода к библиотеке стилей заливок слоя, откройте окно структуры слоя (Слой|Структура слоя) и выберите в дереве структуры пункт Заливки, библиотека стилей заливок откроется в правой части окна структуры:

Раздел «Заливки» диалога структуры слоя

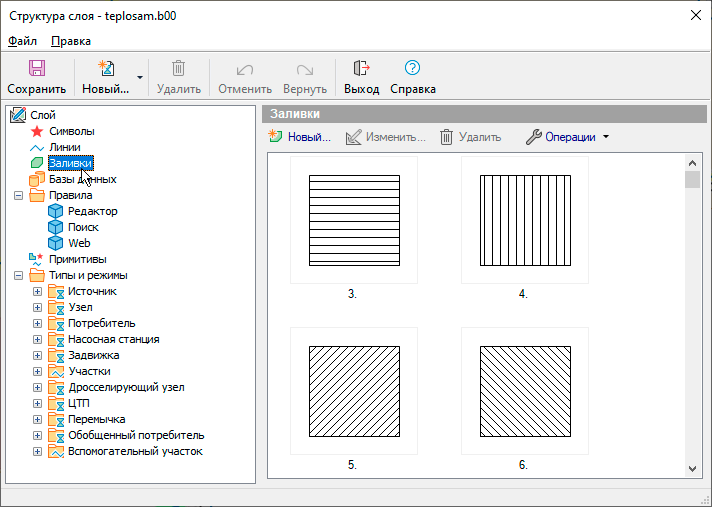

Рисунок 96. Раздел «Заливки» диалога структуры слоя


Со стилями заливок в библиотеке стилей заливок доступны следующие действия:

Стили заливки могут иметь один из следующих типов:

Растровая заливка

Для растровой заливки требуется растровый рисунок. Например, . Рисунок в заливке повторяется с заданным шагом по вертикали и горизонтали.

Если шаг по горизонтали совпадает с шириной рисунка, а шаг по вертикали с высотой рисунка, то полигон заливается растровым рисунком без «щелей»:

Растровая заливка без зазоров

Рисунок 97. Растровая заливка без зазоров


Если шаг по горизонтали и/или по вертикали больше чем ширина и/или высота рисунка, то между соседними рисунками при заливке полигона образуются зазоры, которые заполняются цветом фона полигона, либо остаются прозрачными:

Растровая заливка с зазорами

Рисунок 98. Растровая заливка с зазорами


При масштабировании растровой заливки, например, при выводе на печать, точки рисунка увеличиваются в соответствии с масштабом, отображаясь в виде квадратиков.

Масштабирование растровой заливки

Рисунок 99. Масштабирование растровой заливки


Монохромные растры

Если растровый рисунок, используемый для заливки, монохромный (черно-белый), то в этом случае один цвет можно использовать как цвет фона (в том числе прозрачный), а другой как цвет узора: .

Монохромные растровые заливки

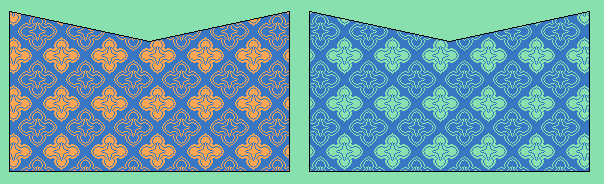

Рисунок 100. Монохромные растровые заливки


Примером растровой заливки с монохромным рисунком являются заливки, предоставляемые системой по умолчанию.

Векторная заливка

Для векторной заливки требуется векторный рисунок (метафайл), который выводится в заливаемой области с заданными интервалами по вертикали и горизонтали, и в заданном масштабе.

Векторные заливки

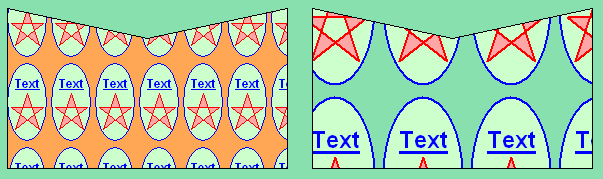

Рисунок 101. Векторные заливки


В отличие от растровой заливки качество изображения векторного рисунка не изменяется с изменением масштаба.

Векторная штриховка

При использовании векторной штриховки заливаемая область покрывается параллельными линиями с заданным стилем, толщиной, под заданным углом и с заданным расстоянием между соседними линиями.

Векторная штриховка

Рисунок 102. Векторная штриховка


Комбинированная заливка

Комбинированная заливка – произвольное сочетание предыдущих трех заливок.

Комбинация векторных штриховок:

Комбинированная векторная штриховка

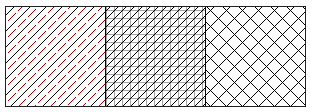

Рисунок 103. Комбинированная векторная штриховка


Комбинация векторных заливок:

Комбинированная векторная заливка

Рисунок 104. Комбинированная векторная заливка


Комбинация векторных заливок и векторных штриховок:

Комбинация векторных заливок и штриховок

Рисунок 105. Комбинация векторных заливок и штриховок


Комбинация векторных заливок, векторных штриховок и растровой заливки:

Комбинация векторных заливок, штриховок и растровой заливки

Рисунок 106. Комбинация векторных заливок, штриховок и растровой заливки


Следует иметь в виду, что вывод комбинированных заливок, использующих одновременно растровую и векторную информацию производится медленнее чем других видов заливок, поэтому без особой необходимости применять их нежелательно.
