Разрезание мишени полилинией
Операция позволяет разрезать полилинией объекты установленной мишени на несколько частей. Полилиния может находится как в одном слое с объектами, так и в разных слоях. Она должна располагаться в активном слое и быть непрерывной (не состоять из нескольких ломаных).
Для выполнения операции:
-
Включите редактирование слоя с объектами, которые надо разделить.
-
Установите мишень на разделяемые объекты (а).
-
Введите полилинию линию поверх мишени, если она ранее введена пропустите данный пункт.
-
Если слой с полилинией не активный, активируйте его. Затем включите режим
и выделите линию щелчком левой кнопкой мыши (б). -
Выберите пункт меню . Объекты мишени будут разделены по линии (в).

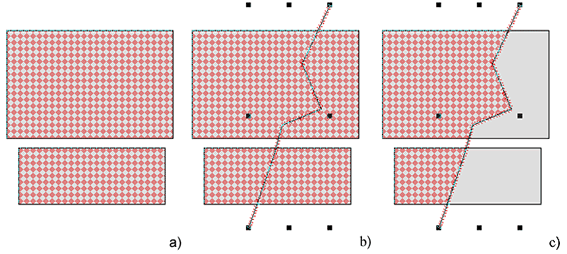

Рисунок 503. Иллюстрация процесса разрезания мишени ломаной
