Разделение участка символьными объектами с заданным шагом (разделение полилинии символами)
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Для данной операции в структуре слоя имеется возможность настроить правила Редактора. |
Используя данную операцию вы можете разделить участки сети одинаковыми символьными объектами с заданным шагом. В результате выделенные участки будут разбиты на несколько частей одинакового размера, между которыми размещаются символы. Чтобы выполнить разделение:
-
Включите редактирование слоя (
). -
Выделите один или группу участков для разделения.
-
Выберите режим Объект (
). -
В области карты сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт Разбить полилинию символами.
-
В появившемся диалоговом окне укажите:
-
В разделе Шаг разбиения внесите шаг в метрах с которым будут разбиты участки символами.
-
Выберите положение переключателя По сфероиду или По проекции. По умолчанию установлена опция По сфероиду. Именно такой вариант позволяет производить построения в натуральную величину без искажений размеров вводимых объектов.
-
Нажмите кнопку и выберите символ для разделения.
-
Из списка Способ разбиения укажите как будет производится работа с остатком линии:
- Остаток разбиения в конце линии;
- Остаток разбиения в начале линии;
- Округлять шаг до разбиения на равные части.
-
При необходимости отметьте дополнительные опции:
- Разбивать до остатка - опция будет доступна только если разделение производится с остатком. При ее выборе участок будет разбит до конца, остаток будет меньше указанного шага.
- Ориентировать символы по направлению линии - при установке данной опции внедренные символы будут ориентированы по направлению участков.
-
Для запуска процедуры разделения нажмите кнопку . Кнопка закроет диалог без сохранения.

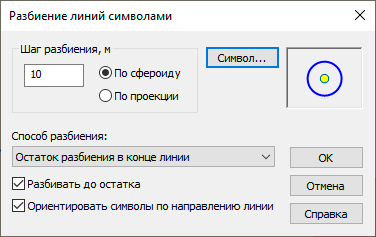

Рисунок 532. Диалоговое окно Разбиение линий символами

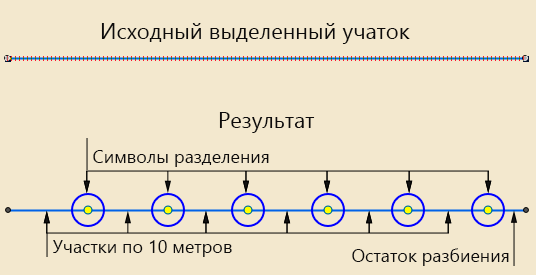

Рисунок 533. Результат разделения
-
