Автоматическое добавление точек перелома

Вы можете автоматически вставить на участки точки перелома с заданным шагом разбиения. Они могут быть добавлены как для одного объекта, его сегмента или его отрезка, так и для группы объектов одновременно.

[Примечание]Примечание

Для отображения существующих точек перелома слоя нажмите на панели инструментов кнопку .

Чтобы автоматически вставить точки перелома:

  1. Включите редактирование слоя, в котором будут производится изменения ().

  2. Если добавлять точки перелома надо группе, то выделите ее. Если одному объекту, пропустите данный пункт.

  3. Выберите нужный режим:

    • Объект - если работа будет проводиться с группой участков;

    • Узлы - если работа будет проводиться с элементами объекта (сегментом или отрезком) или одним этим объектом.

  4. В зависимости от выбранного режима сделайте щелчок левой кнопкой мыши по одному из объектов группы или по ребру объекта, его сегменту или отрезку.

  5. Сделайте щелчок правой кнопкой мыши и в контекстом меню выберите пункт Вставить точки перелома.

  6. В открывшемся диалоговом окне укажите:

    • В разделе Шаг разбиения внесите шаг в метрах с которым будут добавлены точки перелома.

    • Выберите положение переключателя По сфероиду или По проекции. По умолчанию установлена опция По сфероиду. Именно такой вариант позволяет производить построения в натуральную величину без искажений размеров вводимых объектов.

    • Из списка Способ разбиения укажите как будет производится работа с остатком линии:

      - Остаток разбиения в конце линии;

      - Остаток разбиения в начале линии;

      - Округлять шаг до разбиения на равные части.

    • При необходимости отметьте дополнительные опции:

      - Разбивать до остатка - опция будет доступна только если разделение производится с остатком. При ее выборе участок будет разбит до конца, остаток будет меньше указанного шага.

    • Выберите элемент разбиения: Объект, Сегмент или Отрезок. Два последних будут доступны только в режиме Узлы .

  7. Для запуска процедуры разделения нажмите кнопку ОК. Кнопка Отмена закроет диалог Вставка точек перелома без сохранения.

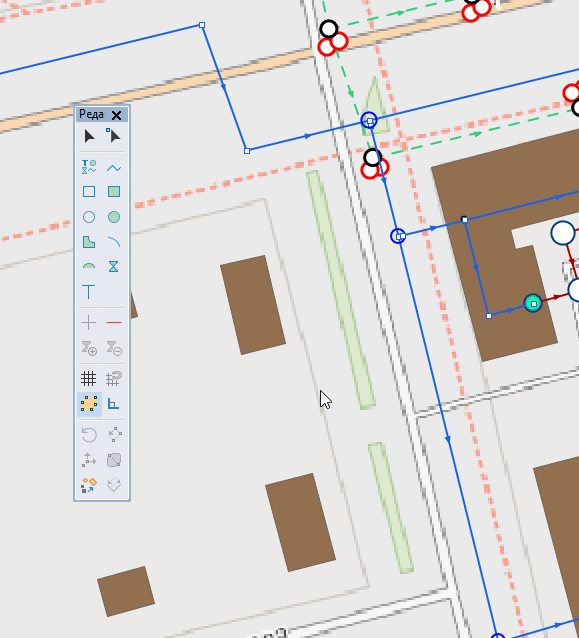

    Процесс автоматического добавления точек перелома отрезка

    Рисунок 541. Процесс автоматического добавления точек перелома отрезка
