Разбиение контура

Используя данную операцию возможно разбить (разделить) площадной объект (контур) ломаной линией по указанным вершинам.

[Примечание]Примечание

После разбиения контура создаются два отдельных объекта. Если слой связан с семантической базой данных, один из новых объектов по умолчанию сохраняет исходные данные, а для второго объекта новая запись в базе не создаётся. При необходимости это можно изменить и настроить для второго объекта автоматическое создание или записи с копией данных исходного объекта или новой пустой записи. Соответствующее правило настраивается в структуре слоя.

[Примечание]Примечание

Разделение объектов так же возможно с использованием оверлейных операций.

Для разбиения объекта:

  1. Включите редактирование слоя в котором находится объект ().

  2. Установите режим Узлы ().

  3. Подведите к объекту курсор и щелкните левой клавишей мыши. При этом должны выделиться все вершины (узлы) отмеченного объекта.

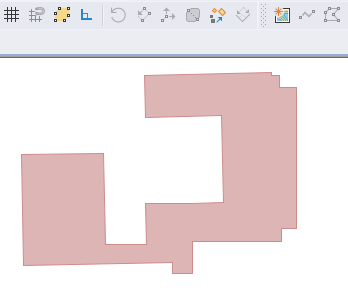

    Разделение объекта

    Рисунок 527. Разделение объекта


  4. Нажмите на панели инструментов кнопку Разбить - .

  5. Подведите курсор к первой вершине (узлу) разделяемого полигона, нажмите левую клавишу мыши. После чего от указанной вершины объекта будет протянута «резиновая» линия.

  6. Если разделение требуется не по прямой линии, то последовательно перемещайте курсор мыши к очередной точке ломаной и фиксируйте эту точку нажатием левой кнопки мыши. Если требуется разделение прямой линией, данный пункт пропустите.

  7. Подведите курсор к вершине полигона, на которой должна закончиться линия разделения и сделайте двойной щелчок левой кнопкой мыши.

    Разбиение объекта

    Рисунок 528. Разбиение объекта


    [Примечание]Примечание

    Если на разделяемом объекте не хватает узлов для разделения, то их можно добавить.

    Результат разделения

    Рисунок 529. Результат разделения


    Иллюстрация разделения

    Рисунок 530. Иллюстрация разделения


В результате проделанных действий объект будет разделен на два объекта ломаной по указанным вершинам. При этом у получившихся объектов будет общая сторона и если один из них начать перемещать, то второй потянется за ним. Для отсоединения объектов при перемещении следует держать нажатой клавишу Shift.

Если в структуре слоя было настроено соответствующее правило, то после разбиения у одного из новых объектов будут сохранены исходные семантические данные, а у второго объекта создана или запись с копией данных исходного объекта или новая пустая запись.
