Изменение параметров группы объектов


Пред.		След.

Для изменения параметров отображения группы нужно:

Сделать (если еще не сделан) слой редактируемым ().
Установить режим редактирования объектов ().
Подвести курсор мыши к любому из объектов, входящих в группу, и дважды щелкнуть на нем левой клавишей мыши, удерживая при этом клавишу Shift. Диалог для изменения параметров выделенной группы также можно вызвать через меню Правка|Свойства объектов или через пункт Свойства объектов контекстного меню, которое можно вызвать щелчком правой кнопки мыши.

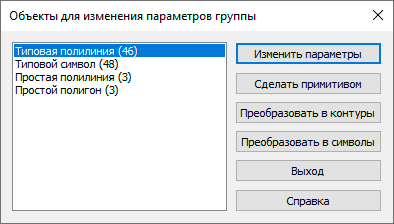

Рисунок 384. Окно выбора объекта для изменения параметров группы

В диалоговом окне для справки выводится количество объектов группы того или иного графического типа, в зависимости от того, какой тип объектов будет отмечен, в диалоге будет происходить изменение внешнего вида кнопок.

При нажатии на кнопку Изменить параметры на экране откроется окно редактирования параметров соответствующего объекта (см. «Изменение стиля и дополнительных параметров объекта»). Следует иметь в виду, что внесенные изменения будут применены ко всей группе объектов.

Кнопка Сделать примитивом превращает типовые объекты в примитивы (например, участки превращает в ломаную). Для примитивов эта кнопка меняет вид и называется Сделать типовым и выполняет операцию по превращению примитива в типовой объект в соответствии с заданными параметрами.

Для линейных объектов после нажатия кнопки Преобразовать в контуры на экране появиться окно задания окрестности для замыкания контура. В нем необходимо задать область в которой система будет замыкать контур. То есть если расстояние между полилиниями больше заданной области, то преобразования в контуры не произойдет. Для полигонов (площадных объектов) данная кнопка будет называться Преобразовать в линии, нажатие на нее запустит процесс преобразования контурных объектов в линейные (ломаные).

Примечание

Для одиночного объекта окно изменения параметров вызывается аналогично при двойном щелчке мыши с прижатой кнопкой Shift. Диалог для изменения параметров выделенной группы также можно вызвать через меню Правка|Свойства объектов или через пункт Свойства объектов контекстного меню, которое можно вызвать щелчком правой кнопки мыши.

Преобразовать в сеть

Данная операция необходима для преобразования слоя, содержащего примитивные ломаные, в слой с типовыми линейными объектами, для которых определены направления движения. Такое преобразование позволяет превратить ломаные в линейно-сетевой граф, на котором уже можно решать задачи топологического анализа (найти кратчайший путь, изменить направление движения и т. д.). Подробно о преобразовании объектов в элементы сети см. «Преобразование объектов в сеть».

Примечание

Для создания сети по линейным объектам слоя необходимо предварительно создать структуру слоя. В структуре слоя необходимо существование, как минимум, одного объекта графического типа (участок) и одного объекта символьного типа (узел). Подробнее о создании структуры слоя см. «Структура слоя».

	Примечание
	Возможна такая ситуация, что перед преобразованием в сеть понадобится соединить существующие линии с узлами это можно сделать с помощью операции подтягивания линии к узлам.

После импорта графической информации из какого либо обменного формата может появиться необходимость преобразования полилиний в площадные объекты, для этого надо:

Сделать слой редактируемым (если еще не сделан - кнопка ).
Выделить группу объектов (полилиний).
Установить режим редактирования объектов (кнопка ).
Подвести курсор мыши к любому из объектов, входящих в группу, и дважды щелкнуть на нем левой клавишей мыши, одновременно придерживая клавишу Shift.
В появившемся диалоговом окне нажать кнопку Преобразовать в контуры:

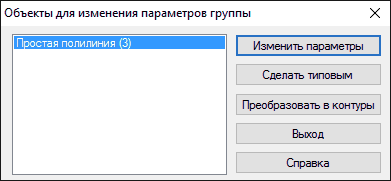

Рисунок 385. Окно выбора объекта для изменения параметров группы
Задать окрестность для замыкания контура:

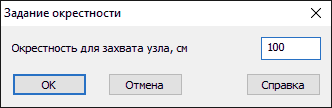

Рисунок 386. Окно задания окрестности для захвата узла
Нажать кнопку ОК, после ее нажатия система преобразует в контуры все полилинии, конечные узлы которых попадут в заданную окрестность для захвата.
