Расчетные задачи. Нормирование технологических потерь при передаче тепловой энергии в соответствии с приказом Минэнерго РФ № 325 от 30.12.2008.
Для выполнения расчета нормативных потерь в тепловых сетях согласно приказа Минэнерго № 325 следует щелкнуть левой кнопкой мышки на узле Расчет приказа № 325 в дереве задач главной формы приложения
|
|
Расчетные задачи |
||
|
|
|
НТС: приказ Минэнерго РФ № 325 |
|
|
|
|
|
Расчет приказа № 325 |

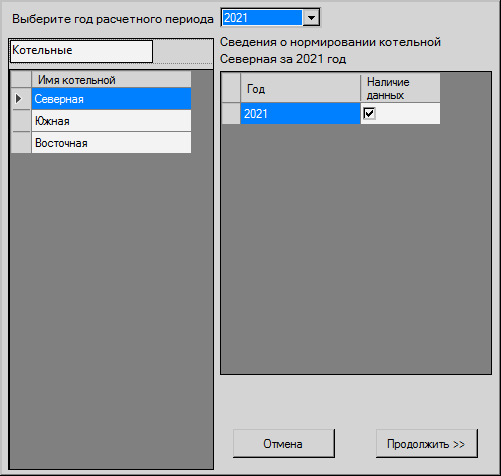

Форма выбора года регулируемого периода
В верхней части формы размещается список Выберите год расчетного периода, с помощью которого следует указать год регулируемого периода.
В левой части формы размещается таблица с перечнем котельных предприятия. Котельная, на которой установлен указатель записи является текущей.
В правой части формы размещена таблица, в которой представлен выбранный год периода регулирования с указателем наличия ранее введенных данных к расчету текущей котельной по приказу № 325 за выбранный года.
Кнопка Отмена предназначена для отказа от процедуры планирования
Кнопка Продолжить>> предназначена для продолжения процедуры планирования

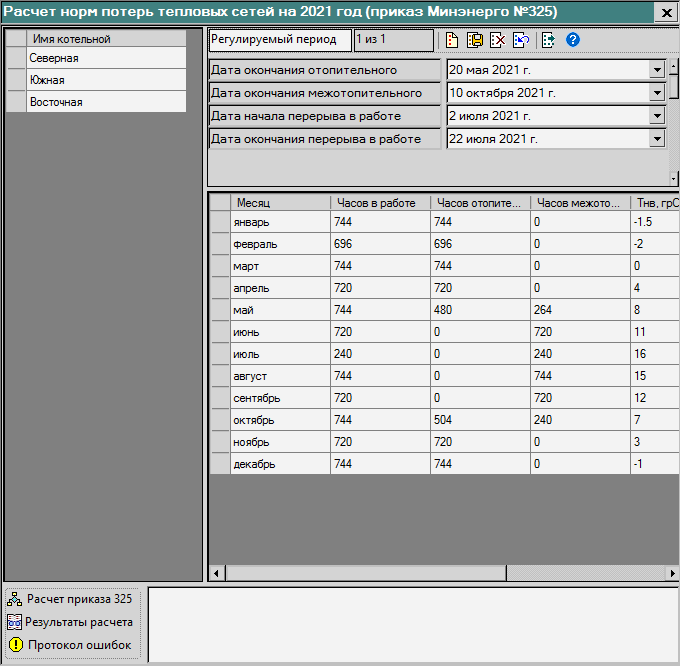

В левом углу верхней части формы размещается таблица с перечнем котельных предприятия. Котельная, на которой установлен указатель записи является текущей.
Справа от таблицы котельных размещается элемент Регулируемый период, содержащий данные к расчету текущей котельной по приказу № 325.
Назначение полей элемента Регулируемый период
|
Поле |
Описание поля |
|
Дата окончания отопительного периода |
Предполагаемая дата окончания отопительного периода для текущей котельной в год периода регулирования, значение поля устанавливается с помощью календаря Окончанием отопительного периода считается последний день, когда котельная отпускает тепло на все системы теплоснабжения потребителей, включая отопление и вентиляцию. Как правило, для большинства районов России, окончание отопительного периода приходится на весну. |
|
Дата окончания межотопительного периода |
Предполагаемая дата окончания межотопительного периода для текущей котельной в год периода регулирования, значение поля устанавливается с помощью календаря Окончанием межотопительного периода считается последний день (лето/осень), когда котельная работает в режиме отпуска тепла только на системы ГВС и технологии потребителей. Как правило, для большинства районов России, окончание межотопительного периода приходится на осень. |
|
Дата начала перерыва в работе |
Предполагаемая дата начала отключения текущей котельной, например в связи с ремонтом, если таковой запланирован в исследуемом году, значение поля устанавливается с помощью календаря |
|
Дата окончания перерыва в работе |
Предполагаемая дата окончания отключения текущей котельной, например в связи с ремонтом, если таковой запланирован в исследуемом году, значение поля устанавливается с помощью календаря |
В средней части формы размещается таблица, содержащая исходную информацию для формирования данных к расчету зимнего (отопительного) и летнего (межотопительного) интервалов регулируемого периода, как это принято в методике к приказу Минэнерго № 325. К числу указанной информации относятся следующие данные за каждый месяц периода регулирования
- Часов в работе - число часов, во время которых котельная находится в работе в течение данного месяца
- Часов отопительного периода - число часов, во время которых котельная осуществляет теплоснабжение в отопительном режиме в течение данного месяца
- Часов межотопительного периода - число часов, во время которых котельная осуществляет теплоснабжение в межотопительном режиме в течение данного месяца
- Тнв, грС - среднемесячная температура воздуха
- Тхв, грС - среднемесячная температура холодной (исходной) воды
- Тгр, грС - среднемесячная температура грунта
Для формирования исходных данных к расчету потерь в тепловых сетях котельной в течение исследуемого года следует
- в таблице котельных переместите указатель записи на котельную, для которой предполагается создать исходные данные к расчету приказа № 325
- создайте новую запись, отвечающую исходным данным к расчету текущей котельной, нажав на кнопку
- введите предполагаемые даты окончания отопительного и межотопительного периода для текущей котельной в соответствующие поля с помощью календаря
- введите, если необходимо, предполагаемые даты начала и окончания перерыва в работе текущей котельной в соответствующие поля с помощью календаря
- для определения достоверной продолжительности работы текущей котельной в течение каждого месяца исследуемого года с учетом указанных дат отопительного и ремонтного периодов, нажмите на кнопку
и выберите из списка сопутствующую процедуру Вычисление продолжительности работы
- отредактируйте, если это необходимо, среднемесячные температуры воздуха, холодной воды и грунта, либо непосредственно в соответствующих ячейках таблицы месяцев, либо воспользуйтесь для этого сопутствующей процедурой Климатические данные
, выбрав ее в списке после нажатия на кнопку
|
|
Перечисленный объем данных является минимальным для выполнения процедуры расчета нормативных потерь в тепловых сетях по приказу Минэнерго № 325 |
Завершив разработку исходных данных к расчету приказа инэнерго № 325 рекомендуется нажать на кнопку
, чтобы сохранить введенную информацию в базе данных.
В контексте задачи расчета нормативов потерь в тепловых сетях по приказу Минэнерго № 325 приложением предусмотрены следующие сопутствующие процедуры
|
|
||||||||||||||||||
|
В нижней части формы размещается панель инструментов, кнопки которой имеют следующее назначение
кнопка выполняет процедуру расчета нормативов потерь в тепловых сетях по приказу Минэнерго № 325
кнопка представляет форму просмотра результатов расчета нормативов потерь в тепловых сетях за исследуемый год
кнопка представляет форму просмотра протокола ошибок, выявленных в процессе расчета
Для выполнения процедуры расчета нормативных потерь в тепловых сетях согласно приказа Минэнерго № 325 следует
- введите исходные данные к расчету для каждой из котельных, представленных в списке
- нажмите на кнопку
Расчет приказа 325
|
|
Расчет нормативов потерь в тепловых сетях выполняется для систем теплоснабжения всех котельных, поскольку это обусловлено требованиями методики расчета, согласно которой следует учитывать фактор балансовой принадлежности элементов тепловых сетей. |
Для просмотра результатов расчета нормативов потерь в тепловых сетях систем теплоснабжения за исследуемый год следует нажать на кнопку
Результаты расчета на панели инструментов
В левой части формы размещается иерархическая структура, представляющая все теплоснабжающие организации, указанные в базе данных. Узел теплоснабжающей организации маркируется пиктограммой
. Узел теплоснабжающей организации содержит дочерние узлы, представляющие собой перечень тех систем теплоснабжения, в составе которых у данной теплоснабжающей организации имеются объекты на балансе. Узел системы теплоснабжения организации маркируется пиктограммой
. Текущим элементом иерархической структуры является тот узел, но котором выполнен щелчок левой кнопкой мышки.
В правой части формы размещается элемент Результаты расчета приказа № 325, который содержит результаты расчета нормативных потерь в тепловых сетях, присвоенных текущему элементу иерархической структуры за исследуемый год периода регулирования.
Для просмотра результатов расчета нормативов потерь тепла в тепловых сетях теплоснабжающего предприятия следует выполнить щелчок левой кнопкой мышки на узле, отвечающем данному предприятию в иерархической структуре, тогда в полях элемента Результаты расчета будут представлены суммарные показатели, характеризующие соответствующие атрибуты потерь всех объектов тепловых сетей, находящихся на балансе данного предприятия.
Для просмотра результатов расчета нормативов потерь тепла в тепловых сетях системы теплоснабжения (СТС) следует выполнить щелчок левой кнопкой мышки на узле, отвечающем данной СТС в иерархической структуре, тогда в полях элемента Результаты расчета будут представлены суммарные показатели, характеризующие соответствующие атрибуты потерь тех объектов данной СТС, которые находятся на балансе предприятия, представленного в родительском узле данной СТС.
