Эксплуатационные температурные графики

Расчетные задачи. Приказ Минэнерго № 325. Эксплуатационные температурные графики.

Эксплуатационные температурные графики, разработанные для систем теплоснабжения на период регулирования, используются в расчетах нормативных потерь в тепловых сетях, а так же при формировании пакета отчетных документов согласно приказа Минэнерго РФ № 325. Отсутствие эксплуатационных температурных графиков для выполнении приказа № 325 не является критичным, поскольку в этом случае для вычислений используются расчетные (теоретические) значения температур сетевой воды в подающих и обратных трубопроводах участков тепловых сетей, а при формировании пакета отчетных документов, соответствующие отчетные формы не создаются или не заполняются данными.

Для разработки эксплуатационных температурных графиков зон теплоснабжения на год периода регулирования следует щелкнуть левой кнопкой мышки на узле Данные по системам теплоснабжения в дереве задач главной формы приложения

Расчетные задачи
	Нормирование по приказам Минэнерго РФ
		НТС: приказ Минэнерго РФ № 325
			Данные на период регулирования
				Эксплуатационные температурные графики

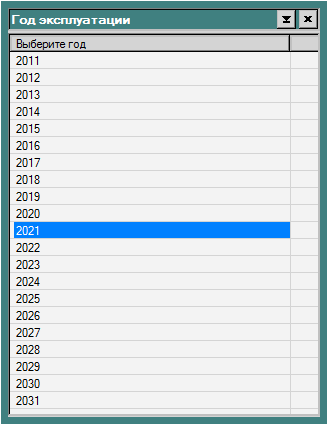

В форме Год эксплуатации следует выбрать год периода регулирования, за который предполагается вводить данные для разработки эксплуатационных температурных графиков зон теплоснабжения. Для подтверждения выбранного года периода регулирования следует нажать на кнопку

, размещенную в заголовке формы.

В левой части формы размещается иерархическая структура, представляющая все котельные, зоны теплоснабжения I контура, ЦТП и зоны теплснабжения II контура. Узел котельной маркируется пиктограммой

, узел зоны I контура - пиктограммой

, узел ЦТП -

и узел зоны II контура -

. Зона теплоснабжения I или II контура, на которой выполнен щелчок левой кнопкой мышки, является текущей.

В иерархической структуре систем теплоснабжения представлены только зоны, обеспечивающие теплом потребителей, имеющих нагрузки отопления и/или вентиляции.

Сверху в правой части формы размещается информационное поле, в которой представлено наименование текущей зоны теплоснабжения и ее расчетный температурный график.

В правой части формы под информационным полем размещается элемент Эксплуатац. темп. графики, предназначенный для разработки эксплуатационного температурного графика текущей зоны теплоснабжения на исследуемый год периода регулирования.

Назначение полей элемента Эксплуатац. темп. графики

Поле	Описание поля
Наименование	Наименование эксплуатационного температурного графика текущей зоны теплоснабжения на исследуемый год периода регулирования.
Год	Год периода регулирования. Поле носит информационный характер и не подлежит редактированию.
Климат	Источник климатических данных для разработки эксплуатационного температурного графика текущей зоны теплоснабжения на исследуемый год периода регулирования. Значение поля выбирается из списка, сформированного на базе климатических данных, присущих котельной, от которой данная зона получает тепло. В качестве источников климатических данных используются данные, представленные в СНиП для климатического региона котельной данные, сформированные по результатам наблюдений метеостанций для климатического региона котельной

Под элементом Эксплуатац. темп. графики размещается элемент Температуры экспл. темп. графика, предназначенного ввода характерных температур данного эксплуатационного температурного графика текущей зоны теплоснабжения на исследуемый год периода регулирования.

Назначение полей элемента Температуры экспл. темп. графика

Поле	Описание поля
Температура воздуха	Температура наружного воздуха, 0С.
Температура в подающей	Температура сетевой воды в подающем трубопроводе тепловой сети текущей зоны теплоснабжения, отвечающая данной температуре наружного воздуха, 0С.
Температура в обратной	Температура сетевой воды в обратном трубопроводе тепловой сети текущей зоны теплоснабжения, отвечающая данной температуре наружного воздуха, 0С.

В нижней части формы размещается элемент для графического представления текущего эксплуатационного температурного графика зонв теплоснабжения.

Для разработки нового эксплуатационного температурного графика для зоны теплоснабжения на исследуемый год периода регулирования следует:

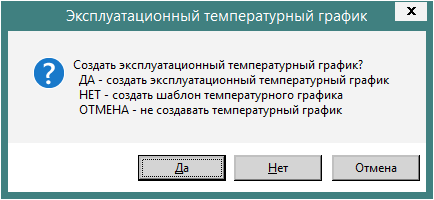

В результате описанных действий на экране появится диалоговое окно

Для выбора дальнейших действий нажмите на кнопку диалогового окна, руководствуясь следующим:

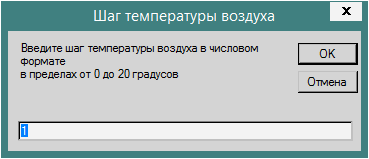

Если выбран вариант разработки эксплуатационного температурного графика с помощью программных функций приложения, то в этом случае на экране появится диалоговое окно с предложением ввести шаг между соседними температурами наружного воздуха, для которых будут вычисляться температуры сетевой воды в подающем и обратном трубопроводе тепловой сети текущей зоны теплоснабжения

Если необходимо, измените предложенный шаг температур наружного воздуха, введя свое значение в диапазоне от 0 до 200С, и для продолжения нажмите на кнопку ОК.

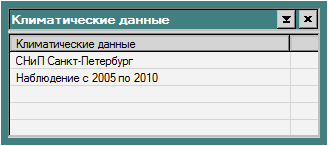

На следующем шаге будет предложено выбрать источник климатических данных, которые предполагается использовать для вычисления характерных температур в процессе разработки эксплуатационного температурного графика

Для указания источника климатических данных к расчету эксплуатационного температурного графика следует выбрать нужный источник данных из числа представленных в списке формы Климатические данные и нажать на кнопку

в заголовке формы.

В результате описанных действий элемент Температуры экспл. темп. графика будет заполнен значениями температур сетевой воды в подающем и обратном трубопроводах тепловой сети текущей зоны теплоснабжения, отвечающими каждому значению из ряда температур наружного воздуха, сформированному с указанным шагом.

Если выбран вариант создания шаблона для самостоятельной разработки эксплуатационного температурного графика, то в этом случае на экране появится диалоговое окно с предложением ввести шаг между соседними температурами наружного воздуха, для которых будут вводиться температуры сетевой воды в подающем и обратном трубопроводе тепловой сети текущей зоны теплоснабжения

в заголовке формы.

В результате описанных действий элемент Температуры экспл. темп. графика будет заполнен таблицей, содержащей ряд значений температуры наружного воздуха, сформированному с указанным шагом. Ячейки столбцов Температура в подающей и Температура в обратной останутся незаполненными, поскольку в этом случае предполагается самостоятельный ввод данных значений.

Для уже созданного эксплуатационного температурного графика можно воспользоваться сопутствующими процедурами, чтобы сформировать новые значения характерных температур для данного температурного графика или новый шаблон для самостоятельного ввода характерных температур для данного температурного графика.

Чтобы вызвать сопутствующие процедуры следует нажать на кнопку

на панели инструментов элемента Температуры экспл. темп. графика

Для представления текущего эксплуатационного температурного графика в графическом виде служит элемент в нижней части формы. Для обновления графического представления текущего эксплуатационного температурного графика после возможного редактирования значений характерных температур следует нажать на кнопку
