Паспортизация. Пароводяные теплообменники.

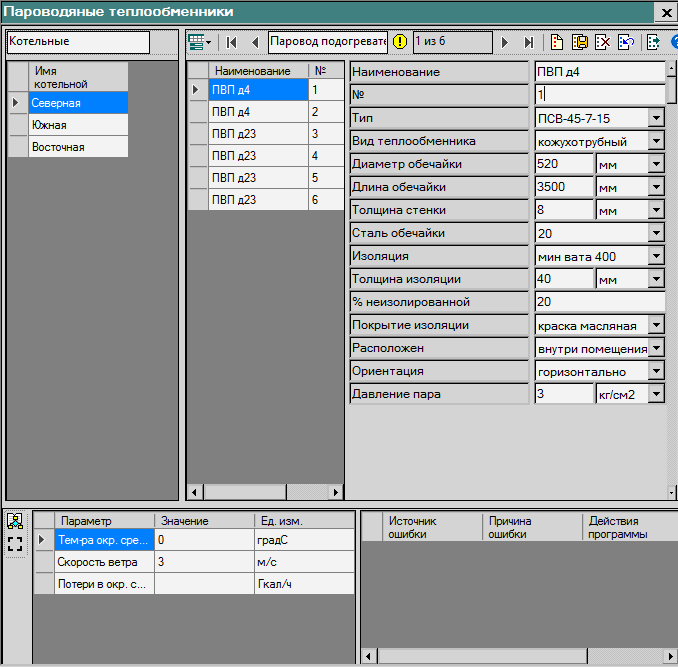

Пароводяные теплообменники, установленные в котельных, предназначены для передачи тепла от потока греющего пара к потоку нагреваемой воды. Для редактирования и просмотра информации, характеризующей пароводяные теплообменники котельных, следует щелкнуть левой кнопкой мышки на узле Пароводяные теплообменники в дереве задач главной формы приложения
|
|
Паспортизация |
||
|
|
|
Теплообменные аппараты |
|
|
|
|
|
Пароводяные теплообменники |
Назначение полей
|
Поле |
Описание поля |
|
Наименование |
Наименование теплообменника. Поле носит информационный характер. |
|
№ |
Станционный номер теплообменника. Поле носит информационный характер. |
|
Тип |
Тип теплообменника. Значение поля выбирается на базе справочной таблицы теплообменных аппаратов |
|
Вид теплообменника |
Конструкция аппарата, значение поля выбирается из списка
|
|
Диаметр обечайки |
Диаметр обечайки теплообменника в единице измерения, выбранной из списка. При отсутствии значения в поле потери тепла от теплообменника в окружающую среду признаются недоступными для расчета. |
|
Длина обечайки |
Длина обечайки теплообменника в единице измерения, выбранной из списка. При отсутствии значения в поле потери тепла от теплообменника в окружающую среду признаются недоступными для расчета. |
|
Толщина стенки |
Толщина стенки обечайки теплообменника в единице измерения, выбранной из списка. При отсутствии значения в поле принимается равной 6 мм. |
|
Сталь обечайки |
Марка стали, из которой изготовлена обечайка теплообменника. Значение поля выбирается из списка, сформированного на базе справочной таблицы сталей и сплавов |
|
Изоляция |
Вид теплоизоляционного материала теплообменника. Значение поля выбирается из списка, сформированного на базе справочной таблицы изоляционных материалов |
|
Толщина изоляции |
Толщина теплоизоляционного слоя теплообменника в единице измерения, выбранной из списка. При отсутствии значения в поле теплообменник признается неизолированным. |
|
Покрытие изоляции |
Вид наружного покрытия теплоизоляционного слоя теплообменника. Значение поля выбирается из списка, сформированного на базе справочной таблицы покрытий изоляции |
|
% неизолированной поверхности |
Процент неизолированной поверхности по отношению к полной наружной поверхности теплообменника. При отсутствии данных в поле принимается, что процент неизолированной поверхности равен 0. |
|
Расположен |
Место установки теплообменника. Значение выбирается из списка
При отсутствии данных в поле принимается, что теплообменник установлен внутри помещения. |
|
Ориентация |
Ориентация корпуса теплообменника. Значение выбирается из списка
При отсутствии данных в поле принимается, что теплообменник установлен горизонтально. |
|
Давление пара |
Давление греющего пара, поступающего на теплообменник, в единице измерения, выбранной из списка. |
|
|
В настоящее время данные на пароводяные теплообменники, установленные в котельных, носит информационный характер и в расчетных задачах не используется. |
В контексте паспортизации пароводяных теплообменников приложением предусмотрены следующие сопутствующие процедуры
|
|
|||
|
Элемент контрольного расчета
|
|
Параметр |
Значение |
|
Исходные данные к контрольному расчету |
||
|
Тем-ра окр. среды |
Температура окружающей среды теплообменника, 0С. |
|
|
Скорость ветра |
Скорость ветра, для аппаратов расположенных на открытом воздухе, м/с. |
|
|
Результаты контрольного расчета |
||
|
Потери в окр. среду |
Потери тепла в окружающую среду от наружной поверхности теплообменнка, Гкал/ч |
|
Паспортизация охладителей конденсата.
Пароводяной теплообменник может быть укомплектован охладителем конденсата, предназначенным для утилизации тепла потока конденсата греющего пара. Для редактирования и просмотра информации, характеризующей охладители конденсата следует выполнить сопутствующую процедуру Паспортизация охладителей конденсата. В результате на экране появится форма для ввода характеристик охладителей конденсата в объеме аналогичном рассмотренному выше.
