Сопутствующие процедуры.


В данной главе руководства рассматриваются некоторые сервисные функции, сопутствующие процедурам паспортизации оборудования котельных и элементов СТС. Процедуры, сопутствующие паспортизации объектов, предусмотрены программными средствами приложения Источник для снижения трудозатрат пользователя при вводе исходных данных.

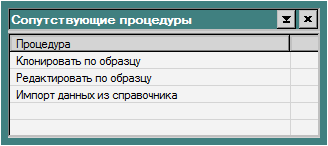

Для вызова сервисных функций, сопутствующих процедурам паспортизации, следует нажать на кнопку  на панели управления записями набора. В результате на экране появится форма Сопутствующие процедуры, представляющая перечень сервисных функций, предусмотренных для текущего объекта.

Для использования требуемой сопутствующей процедуры, следует щелкнуть левой кнопкой мышки на ее названии в списке и нажать на кнопку  в заголовке формы.

В настоящей главе руководства рассматриваются следующие сервисные функции, сопутствующие процедурам паспортизации:

  • Клонировать по образцу
  • Редактировать по образцу
  • Импорт данных из справочника
  • Отключение объектов СТС

Сервисные функции, сопутствующие расчетным задачам и другим процедурам приложения рассматриваются в соответствующих главах настоящего руководства.


Сопутствующая процедура  Клонировать по образцу.

Данная процедура создает в текущей котельной указанное пользователем количество объектов, по всем характеристикам повторяющим объект-образец, за который принимается текущий объект.

Для клонирования объекта-образца следует

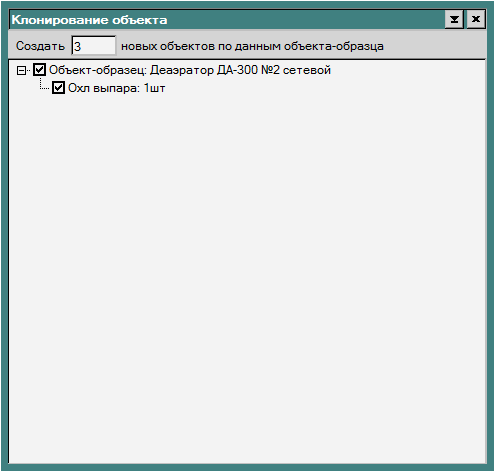

    1. ввести в поле Создать формы Клонирование объекта нужное количество новых объектов
    2. если объект-образец является сложным и содержит дочерние объекты (например, деаэратор, оборудованный охладителем выпара), то следует отметить галочкой дочерние объекты, подлежащие клонированию
    3. нажать на кнопку  в заголовке формы

В результате описанных действий в текущей котельной будет создано указанное количество объектов и соответствующее количество дочерних объектов, если таковые были включены в процедуру клонирования, по всем характеристикам полностью соответствующих текущему объекту-образцу.


Сопутствующая процедура  Редактировать по образцу.

Данная процедура выполняет редактирование данных по всем объектам, размещенных в текущей котельной, на базе сведений указанных для текущего объекта-образца.

Для редактирования данных всех объектов текущей котельной по данным текущего объекта-образца следует

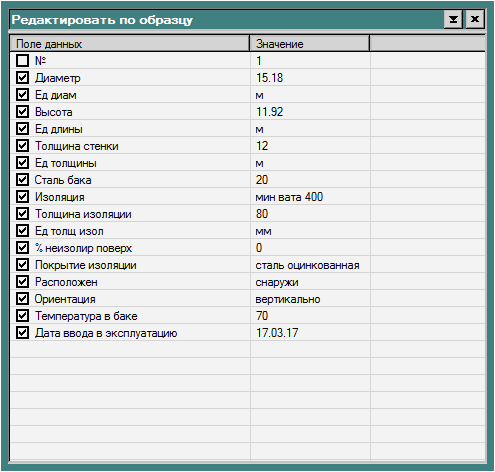

    1. отметить галочкой те поля в списке формы Редактировать по образцу, данные которых будут подвергнуты редактированию в соответствии со значениями, присвоенными объекту-образцу
    2. нажать на кнопку  в заголовке формы

В результате описанных действий все объекты, размещенные в текущей котельной, получат значения указанных данных точно такие, как у текущего объекта-образца.


Сопутствующая процедура  Импорт данных из справочника.

Данная процедура выполняет импорт данных из справочника для рассматриваемого типового объекта. Для импорта данных из справочника следует предварительно ввести тип объекта в соответствующее поле, а затем выполнить собственно команду Импорт данных из справочника. В результате поля объекта паспортизации, идентичные полям справочника для данного типового объекта, получат справочные значения.

Как правило объем данных в справочниках меньше объема данных паспортизации установленного оборудования, поэтому недостающие данные следует добавлять вручную.


Сопутствующая процедура  Отключение объектов СТС.

Данная процедура предназначена для ввода отключений объектов системы теплоснабжения (СТС). Сведения об отключениях объектов СТС используются при формировании исходных данных для выполнения всех расчетных задач, предусмотренных приложением.

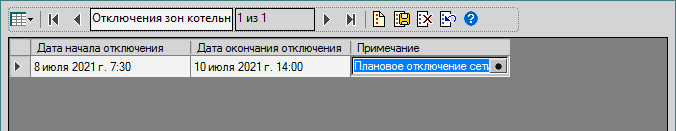

На рисунке представлен фрагмент формы для ввода отключений зоны теплоснабжения котельной.

Для ввода отключения следует:

    1. нажать на кнопку  для создания новой записи отключения
    2. ввести дату и время начала и окончания отключения, используя календарь в соответствующих полях
    3. при необходимости, ввести текст комментария в поле Примечание
    4. если отключение относится к абонентскому вводу сетевой воды, то дополнительно можно указать, какие именно системы абонентского ввода попадают под данное отключение, для этого следует отметить галочками поля соответствующих систем абонентского ввода
    5. если отключение относится к участку тепловой сети, то дополнительно можно указать, какие именно трубопроводы участка попадают под данное отключение, для этого нужно выбрать требуемое значение из списка в поле Трубопроводы отключения: оба трубопровода, подающий или обратный


Отключения объектов СТС, являющихся источниками тепла, влекут за собой отключения зависимых от них объектов-потребителей тепла.

Объект отключения

Отключаемые зависимые объекты

Котельная

Все элементы системы теплоснабжения от данной котельной и все объекты оборудования, размещенные в данной котельной

Магистральная зона теплоснабжения сетевой воды I контура

Все магистральные участки и абонентские вводы от данной зоны, а так же все ЦТП, получающие тепло от данной магистральной зоны, квартальные зоны II контура от этих ЦТП и участки и абонентские вводы, получающие тепло от этих зон II контура

ЦТП

Все квартальные зоны II контура от данного ЦТП и участки и абонентские вводы, получающие тепло от этих зон II контура

Квартальная зона теплоснабжения сетевой воды II контура

Все участки и абонентские вводы, получающие тепло от данной зоны II контура

Зона теплоснабжения пара

Все участки и абонентские вводы пара, получающие тепло от данной зоны пара.
