Паспортизация. Регламент продувки паровых котлов.
Продувка паровых котлов выполняется с целью поддержания солевого баланса на заданном уровне, а так же с целью удаления шлама из внутренних полостей элементов котла.

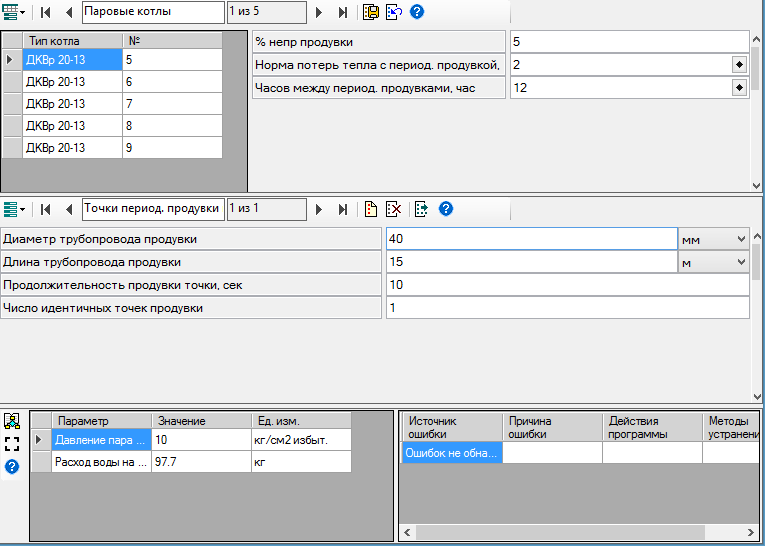

В верхней части формы размещается элемент для ввода среднеэксплуатационного процента непрерывной продувки котла, а так же для ввода нормативного процента потерь с периодической продувкой котла.
Назначение полей элемента в верхней части формы
|
Поле |
Описание поля |
|
Тип котла |
Тип котла установленного в котельной |
|
№ |
Станционный номер котла |
|
% непр продувки |
Среднеэксплуатационное значение процента непрерывной продувки, % |
|
Норма потерь тепла с период. продувкой, % |
Нормативное значение потерь тепла с периодической продувкой котла данного типа по отношению к количеству выработанной тепловой энергии, %. Кнопка |
|
Часов между продувками |
Средняя продолжительность интервала между операциями периодической продувки, принятая по условиям эксплуатации данного котла, час |
В нижней части формы размещен элемент, предназначенный для паспортизации точек периодической продувки парового котла.
Назначение полей элемента в нижней части формы
|
Поле |
Описание поля |
|
Диаметр трубопровода продувки |
Диаметр трубопровода, подключенного к точке продувки |
|
Длина трубопровода продувки |
Длина трубопровода, подключенного к точке продувки |
|
Продолжительность продувки точки, сек |
Продолжительность продувки данной точки, сек |
|
Число идентичных точек продувки |
Число точек продувки, обладающих одинаковыми значениями диаметра и длины трубопровода и продолжительностью продувки |
|
|
В процессе выполнения расчетных задач "Планирование" и "Суточные ведомости за отработанный период" определяются потери тепла на собственные нужды котельной, обусловленные периодической продувкой паровых котлов. Для вычисления этих потерь может быть использовано нормативное значение процента потерь с периодической продувкой или данные паспортизации точек периодической продувки парового котла. Приоритетом обладают данные паспортизации точек периодической продувки котла. Если указанные данные отсутствуют, то вычисление потерь с периодической продувкой выполняется с использованием нормативного процента потерь тепла с периодической продувкой. |
В контексте паспортизации точек периодической продувки котла приложением предусмотрены следующие сопутствующие процедуры
|
|
||
|
Элемент контрольного расчета
|
|
Параметр |
Значение |
|
Исходные данные к контрольному расчету |
||
|
Давление пара на котле |
Давление пара на котле, кг/см2 (избыт) |
|
|
Результаты контрольного расчета |
||
|
Расход воды |
Расход воды на одну процедуру периодической продувки от данной точки продувки котла, кг |
|
