Открыть справочник по трубам

[Предупреждение]Предупреждение

При работе со справочниками по трубам следует обращать внимание с каким видом справочника вы работаете. В заголовке окна указывается название справочника, например Сортамент (Локальный справочник). Подробнее о хранении справочников по трубам можно узнать в разделе «Хранение справочника по трубам»

При выборе сортамента в базе данных по участкам в поле Сортамент открывается справочник слоя.

Перейти в другие виды справочника по трубам можно, нажав на панели инструментов Сортамент труб и в открывшемся окне сортаментов нажать кнопку Открыть.

Открыть справочник по трубам из слоя

Открыть справочник по трубам конкретного слоя тепловой сети можно двумя способами: на панели расчетов ZuluThermo или в базе данных по участкам сети.

Первый способ:

  1. Выбрать команду главного меню Задачи|ZuluThermo или нажать кнопку на панели инструментов.

  2. Перейти на вкладку Конструкторский.

  3. Нажать кнопку Слой... и выбрать слой тепловой сети из списка.

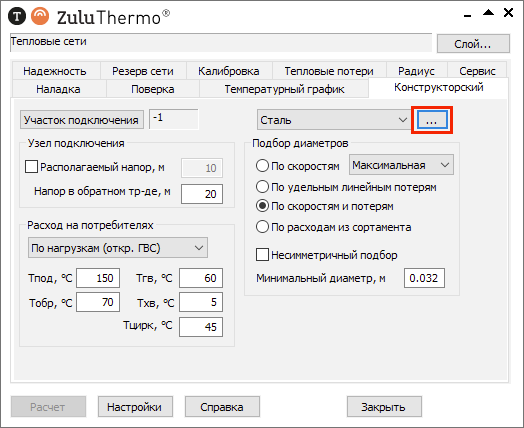

  4. На панели ZuluThermo рядом с названием сортамента нажать кнопку (Рисунок 400, «Открытие справочника по трубам»).

    Открытие справочника по трубам

    Рисунок 400. Открытие справочника по трубам


    Откроется окно справочника по трубам (Сортамент):

    Окно «Сортамент»

    Рисунок 401. Окно «Сортамент»


Второй способ:

  1. Открыть окно семантической информации по конкретному участку ();

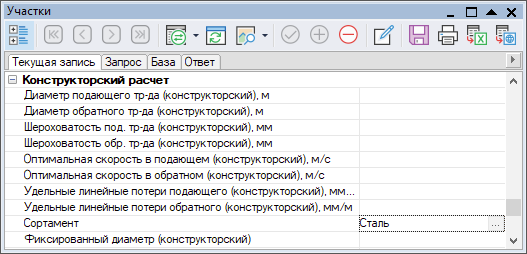

  2. Установить курсор с правой стороны от строки Сортамент (Рисунок 402, «Открытие справочника по трубам»).

    Открытие справочника по трубам

    Рисунок 402. Открытие справочника по трубам


  3. Нажать кнопку . Откроется окно справочника по трубам (Сортамент) .

    В окне отобразится список доступных сортаментов из слоя.

Открыть локальный справочник по трубам

Чтобы открыть локальный справочник по трубам:

  1. Нажмите на панели инструментов Сортамент труб.

    Откроется окно справочника, в заголовке окна будет надпись Локальный справочник.

  2. В нижней части окна выберите модель Теплоснабжение.

    В окне отобразится список доступных сортаментов из локального справочника.

Открыть справочник по трубам с ZuluServer

Чтобы открыть справочник по трубам с сервера:

  1. Нажмите на панели инструментов Сортамент труб.

  2. В окне сортамента нажмите кнопку Открыть и выберите Справочник на сервере.

  3. В открывшемся окне Источники геоданных выберите нужное соединение с сервером и нажмите ОК.

    Окно Источники геоданных

    Рисунок 403. Окно Источники геоданных


    Откроется справочник с сервера, в заголовке окна будет надпись Сортамент (Сервер zulu:...).

  4. В нижней части окна выберите модель Теплоснабжение.

    В окне отобразится список доступных сортаментов из справочника с сервера.

Открыть справочник по трубам из файла

Чтобы открыть справочник по трубам из файла:

  1. Нажмите на панели инструментов Сортамент труб.

  2. В окне сортамента нажмите кнопку Открыть и выберите Файл.

  3. В открывшемся окне выберите файл со справочником.

    Откроется справочник из файла, в заголовке окна будет надпись Сортамент (Файл: ...).

  4. В нижней части окна выберите модель Теплоснабжение.

    В окне отобразится список доступных сортаментов из файла.
