Запуск расчета годовых нормативных тепловых потерь

[Подсказка]Подсказка

Перед выполнением расчета:

  • Рекомендуем предварительно выполнить поверочный расчет и убедиться, что расчет выполняется без ошибок.

  • Проверьте, что указаны исходные данные, необходимые для расчета.

Для запуска расчета годовых нормативных тепловых потерь:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов.

  2. В открывшемся окне нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге и нажмите кнопку ОК.

  3. Перейдите на вкладку Тепловые потери. Отметьте источники, которые будут участвовать в расчете.

    Если хотите провести расчет не для всей сети, а для группы объектов - выделите их и включите опцию Только выделенные участки. Чтобы выделить все источники в слое - установите галочку напротив имени слоя.

    Вкладка расчета нормативных тепловых потерь

    Рисунок 206. Вкладка расчета нормативных тепловых потерь


  4. Нажмите кнопку Расчет тепловых потерь. ZuluThermo проведет предварительный расчет и откроется окно расчета тепловых потерь Рисунок 207, «Окно расчета нормативных тепловых потерь»

    [Примечание]Примечание

    Если в выбранных сетях (источниках) будут обнаружены ошибки, то они будут выведены в окно сообщений и расчет тепловых потерь остановится. Следует исправить эти ошибки или выбрать другие источники для расчета и повторить запуск расчета.

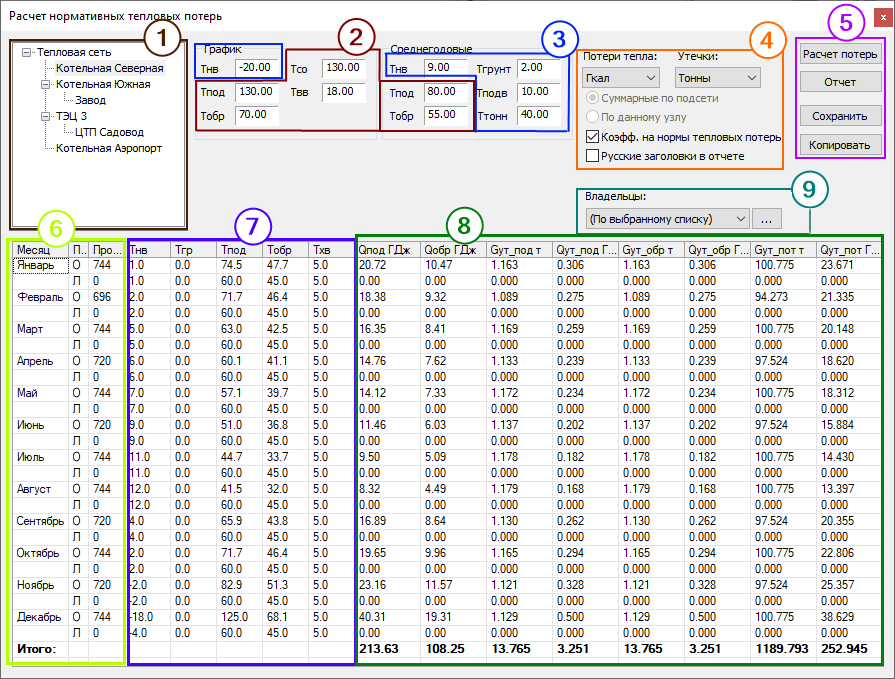

    Окно расчета нормативных тепловых потерь

    Рисунок 207. Окно расчета нормативных тепловых потерь


    Где:

    1. Окно выбора источника или ЦТП для расчета.

      [Подсказка]Подсказка

      Вы можете настроить внешний вид списка источников (ЦТП).

    2. Таблица исходных данных - климатические параметры.

    3. Таблица исходных данных - годовые температурные параметры.

    4. Вспомогательные опции:

      • единицы измерения:

        • Потери тепла - возможные варианты выбора Гкал или ГДж.

        • Утечки - возможные варианты выбора Тонны, Кубометры или Литры.

      • выбора результатов: суммарно по всем сетям или только подсети от выбранного в блоке 1 источника до ближайшего ЦТП.

      • учет поправочных коэффициентов

      • настройка наименований полей в отчете.

    5. Функциональные кнопки.

    6. Таблица исходных данных - температуры по месяцам.

    7. Таблица исходных данных - температуры воды в подающем и обратном трубопроводе, наружного воздуха, грунта и холодной воды.

      [Подсказка]Подсказка

      Для перемещения между ячейками таблицы с исходными данными (блок полей 6 и 7) вы можете использовать быстрые клавиши:

      • TAB для перехода в следующую ячейку.

      • ALT + TAB для перехода в обратном направлении - в предыдущую ячейку.

    8. Таблица результатов расчета.

    9. Выбор отображения результатов по различным владельцам (поле Owner, Балансодержатель) участков тепловой сети.

      Позволяет выбрать в выпадающем списке:

      • Все владельцы

        Выбрано по умолчанию - отображаются результаты по всем владельцам участков.

      • По выбранному списку

        Позволяет выбрать владельцев вручную из списка. Выберите данный пункт и нажмите рядом справа кнопку ..., откроется окно со списком владельцев.

        Чтобы отметить или снять выделение со всех элементов списка используйте опцию Все в нижней части окна.

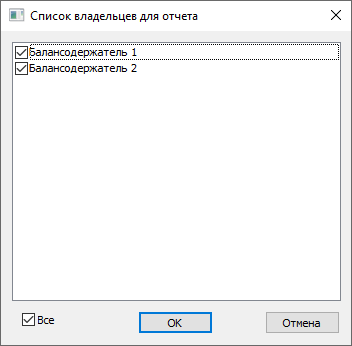

        Окно Список владельцев

        Рисунок 208. Окно Список владельцев


      • Выбрать определенного владельца из списка.

  5. В левом верхнем углу диалога располагается древовидный список (1) источников тепловой сети и ЦТП, отдельно по контуру СО+СВ и контуру ГВС (при наличие 4-х трубной сети). При выборе конкретного элемента, он становится текущим, в полях диалога (2), (3), (6), (7), (8), отображаются данные по этому источнику или ЦТП.

  6. Введите исходные данные (2), (3), (6), (7). Подробнее об исходных данных смотрите в соответствующем разделе («Исходные данные для расчета годовых нормативных тепловых потерь»).

  7. После ввода исходных данных нажмите кнопкуСохранить (5) , чтобы сохранить внесенные изменения. При последующем запуске задачи Расчет тепловых потерь исходные данные с объектов слоя считываться не будут.

  8. Задайте параметры расчета (4).

    • Если в расчете требуется учитывать поправочный коэффициент на нормативные тепловые потери установите флажок Поправочный коэффициент на нормы тепловых потерь. Данный коэффициент вносится в качестве исходных данных в базу по участкам тепловой сети.

    • Для того чтобы в экспортированном в документе Microsoft Excel были русские заголовки столбцов отчета, установите флажок Русские заголовки в отчете.

  9. Для выбора отображения результатов по различным владельцам (балансодержателям) участков тепловой сети используйте переключатель (9).

  10. Нажмите кнопку Расчет потерь (5). Результаты расчета отобразятся в полях таблицы (9) диалога расчета нормативных тепловых потерь Рисунок 207, «Окно расчета нормативных тепловых потерь». Полученные результаты можно экспортировать в Excel (4) ( «Экспорт в EXCEL результатов расчета годовых нормативных тепловых потерь» ).

    [Подсказка]Подсказка

    Для быстрого копирования данных и внесения их по другим источникам смотрите раздел «Групповое внесение данных для расчета годовых нормативных тепловых потерь».
