Открыть справочник по трубам

[Предупреждение]Предупреждение

При работе со справочниками по трубам следует обращать внимание с каким видом справочника вы работаете. В заголовке окна указывается название справочника, например Сортамент (Локальный справочник). Подробнее о хранении справочников по трубам можно узнать в разделе «Хранение справочника по трубам»

При выборе сортамента в базе данных по участкам в поле Сортамент открывается справочник слоя.

Перейти в другие виды справочника по трубам можно, нажав на панели инструментов Сортамент труб и в открывшемся окне сортаментов нажать кнопку Открыть.

Открыть справочник по трубам из слоя

Открыть справочник по трубам конкретного слоя водопроводной сети можно двумя способами: на панели расчетов ZuluHydro или в базе данных по участкам сети.

Первый способ:

  1. Выбрать команду главного меню Задачи|ZuluHydro или нажать кнопку на панели инструментов.

  2. Перейти на вкладку Конструкторский.

  3. Нажать кнопку Слой... и выбрать слой водопроводной сети из списка.

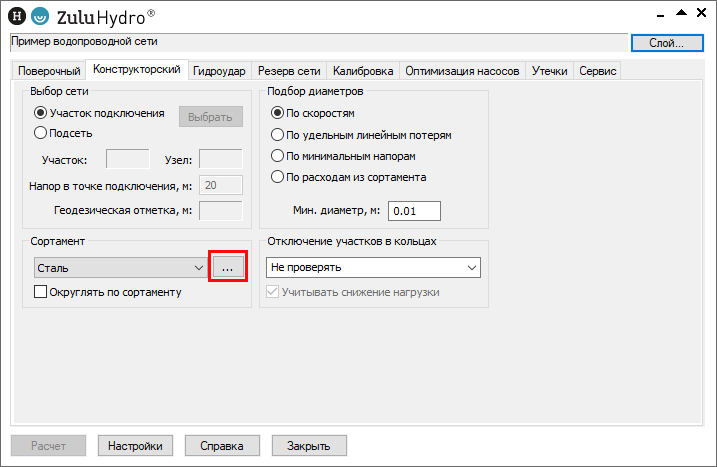

  4. На панели ZuluHydro рядом с названием сортамента нажать кнопку (Рисунок 381, «Открытие справочника по трубам»).

    Открытие справочника по трубам

    Рисунок 381. Открытие справочника по трубам


    Откроется окно справочника по трубам (Сортамент):

    Окно Сортамент

    Рисунок 382. Окно Сортамент


Второй способ:

  1. Открыть окно семантической информации по конкретному участку ();

  2. Установить курсор с правой стороны от строки Материал трубопровода (Рисунок 383, «Открытие справочника по трубам»).

    Открытие справочника по трубам

    Рисунок 383. Открытие справочника по трубам


  3. Нажать кнопку . Откроется окно справочника по трубам (Сортамент).

    В окне отобразится список доступных сортаментов из слоя.

Открыть локальный справочник по трубам

Чтобы открыть локальный справочник по трубам:

  1. Нажмите на панели инструментов Сортамент труб.

    Откроется окно справочника, в заголовке окна будет надпись Локальный справочник.

  2. В нижней части окна выберите модель Водоснабжение.

    В окне отобразится список доступных сортаментов из локального справочника.

Открыть справочник по трубам с ZuluServer

Чтобы открыть справочник по трубам с сервера:

  1. Нажмите на панели инструментов Сортамент труб.

  2. В окне сортамента нажмите кнопку Открыть и выберите Справочник на сервере.

  3. В открывшемся окне Источники геоданных выберите нужное соединение с сервером и нажмите ОК.

    Окно Источники геоданных

    Рисунок 384. Окно Источники геоданных


    Откроется справочник с сервера, в заголовке окна будет надпись Сортамент (Сервер zulu:...).

  4. В нижней части окна выберите модель Водоснабжение.

    В окне отобразится список доступных сортаментов из справочника с сервера.

Открыть справочник по трубам из файла

Чтобы открыть справочник по трубам из файла:

  1. Нажмите на панели инструментов Сортамент труб.

  2. В окне сортамента нажмите кнопку Открыть и выберите Файл.

  3. В открывшемся окне выберите файл со справочником.

    Откроется справочник из файла, в заголовке окна будет надпись Сортамент (Файл: ...).

  4. В нижней части окна выберите модель Водоснабжение.

    В окне отобразится список доступных сортаментов из файла.
