Анализ переключений

Цель анализа переключений – поиск ближайшей запорной арматуры для отключения и изоляции элемента сети (участок, потребитель и т.д.).

Пользователь указывает элементы водопроводной сети (потребителя или участок), на котором произошла авария, и коммутационные задачи помогут быстро найти ближайшую запорную арматуру для отключения аварийных объектов. Отключенные участки, потребители и здания отображаются на карте в виде тематической раскраски. По отключаемым объектам формируется таблица-отчет, поля которой можно настроить самостоятельно. Также рассчитываются итоговые значения: объемы воды в отключенных участках сети.

Пользователь может сохранить конфигурацию с перечнем отключаемых элементов сети, чтобы быстро вернуться к необходимой «аварийной ситуации».

При анализе переключений определяется, какие объекты попадают под отключения, и рассчитываются итоговые значения:

Для запуска Анализа переключений:

  1. Выберите команду главного меню Задачи|Коммутационные задачи или нажмите кнопку на панели инструментов. Появится диалоговое окно Коммутационные задачи, (Рисунок 249, «Диалог «Коммутационные задачи»»).

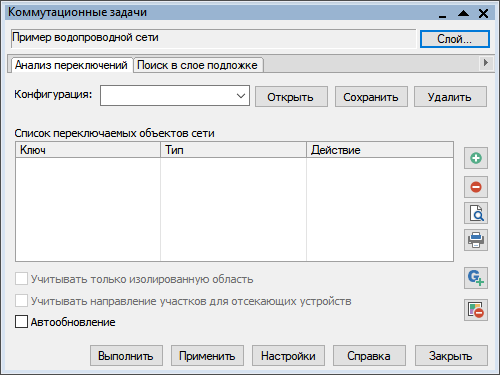

    Диалог «Коммутационные задачи»

    Рисунок 249. Диалог «Коммутационные задачи»


  2. Нажмите кнопку Слой... и в появившемся диалоговом окне (Рисунок 250, «Диалог выбора слоя») с помощью левой кнопки мыши выберите слой водопроводной сети.

    Диалог выбора слоя

    Рисунок 250. Диалог выбора слоя


  3. Выберите вкладку Анализ переключений.

  4. Далее следует добавить отключаемые объекты водопроводной сети в список или загрузить пользовательскую конфигурацию.

    [Подсказка]Подсказка

    Подробнее о том как работать со списком объектов и конфигурацией: «Работа со списком объектов».

  5. В режиме Выделить выберите на карте запорное устройство (или участок), для которого будет производиться отключение (слой при этом должен быть активным, либо удерживайте при выделении объекта клавиши Ctrl+Shift);

  6. Нажмите кнопку панели. Выбранный объект добавится в список переключаемых объектов сети в диалоговом окне. (Рисунок 251, «Список переключаемых объектов»).

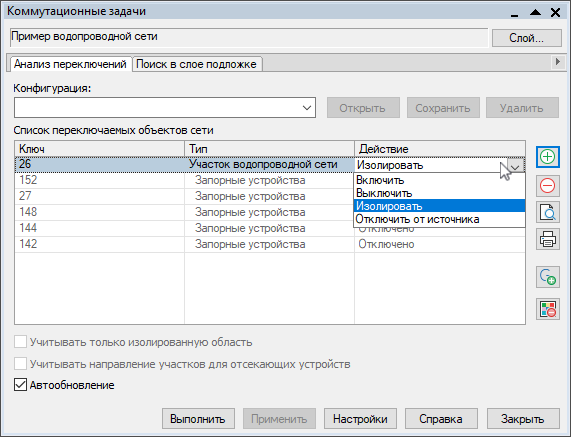

    Список переключаемых объектов

    Рисунок 251. Список переключаемых объектов

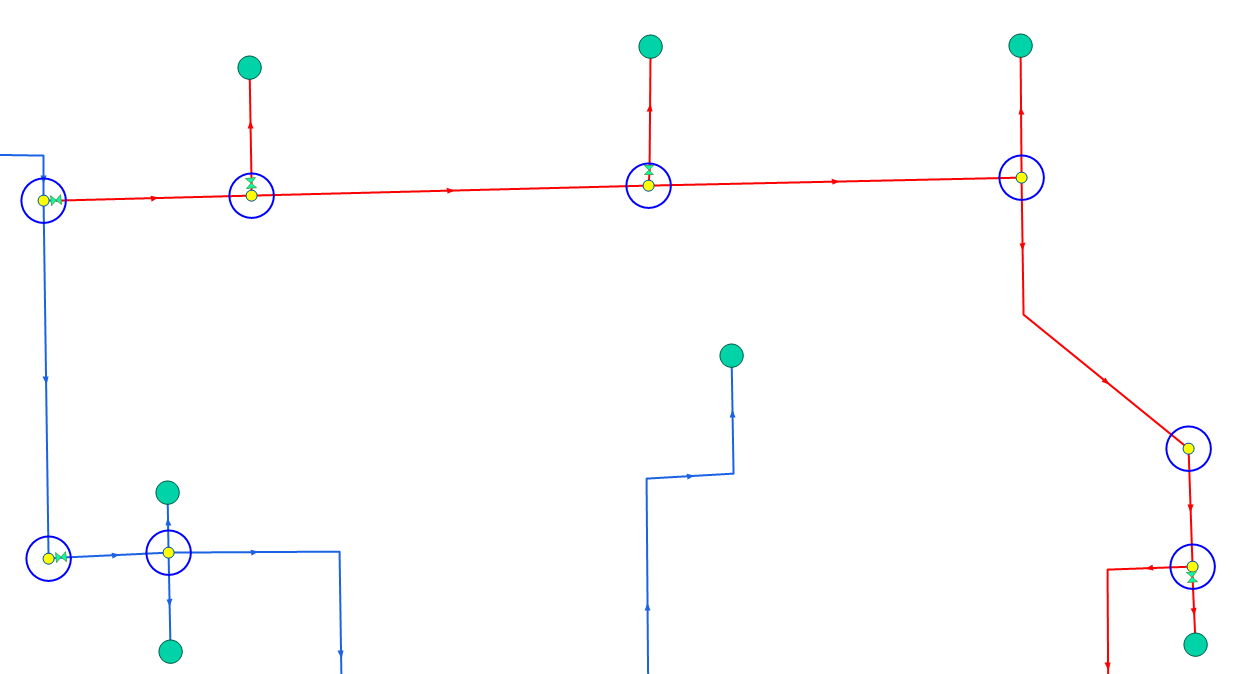

    После выбора на карте автоматически отобразится в виде раскраски расчетная зона отключенных участков сети. (Рисунок 252, «Отображение отключений на карте»).

    Отображение отключений на карте

    Рисунок 252. Отображение отключений на карте


    Для удаления объекта из списка выделить его в списке и нажать кнопку . При передвижении по списку, на карте автоматически выделяется соответствующий объект;

  7. Выберите в поле Действие необходимый вид переключения (Рисунок 253, «Работа в окне Коммутационные задачи»).

    Работа в окне Коммутационные задачи

    Рисунок 253. Работа в окне Коммутационные задачи


    Виды переключений:

    • Включить — режим объекта устанавливается на «Включен»;

    • Выключить — режим объекта устанавливается на «Выключен»;

    • Изолировать от источника — режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся изолирующая объект от источника запорная арматура;

    • Отключить от источника — режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся отключающая объект от источника запорная арматура.

  8. Нажмите кнопку Выполнить. В результате выполнения задачи появится браузер Просмотр результата, содержащий табличные данные результатов расчета (Рисунок 254, «Окно результатов расчета»). Подробнее о работе с браузером результатов расчета «Просмотр результатов расчета». Вкладки браузера содержат таблицы попавших под отключение объектов сети и итоговые значения результатов расчета.

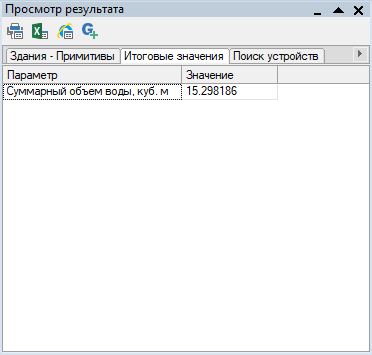

    Окно результатов расчета

    Рисунок 254. Окно результатов расчета


    При необходимости можно удалить раскраску с карты с помощью кнопки .
