Сохранение графика падения давления
Для того чтобы какой-либо график падения давления всегда можно было открыть для просмотра, имеется возможность сохранить график в файл.
![[Подсказка]](images/admon/tip.png) | Подсказка |
|---|---|
|
Также вы можете сохранить график в виде отдельного файла ZuluGIS, скопировать как картинку или экспортировать как профиль в DXF. |
Для сохранения графика:
-
После построения пьезометрического графика выберите в диалоговом окне График меню (для сохранения копии графика ).
-
В появившемся диалоговом окне укажите путь и в строке Имя файла задать имя для сохраняемого графика.
-
Нажмите кнопку .
Для открытия ранее сохраненного графика:
-
В диалоговом окне График выберите пункт меню .
-
В появившемся окне укажите файл для открытия и нажмите кнопку .
К сохраняемому графику можно добавить комментарий или примечание, для этого:
-
В диалоговом окне График выберите пункт меню .
-
В появившемся окне Варианты графика нажмите кнопку , после чего появится окно, в котором будет предложено внести комментарий к графику.
-
Введите комментарии, нажмите кнопку .
-
Нажмите кнопку для окончания ввода комментариев.
После добавления комментариев график обязательно надо сохранить.

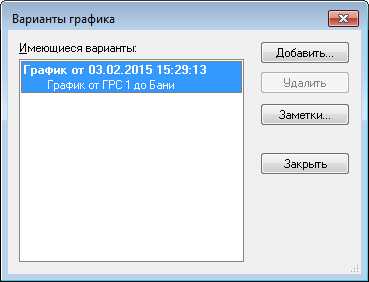

Рисунок 188. Варианты графика
