Анализ переключений


Пред.		След.

Цель анализа переключений – поиск ближайшей запорной арматуры для отключения и изоляции элемента сети (участок, потребитель и т.д.).

Пользователь указывает элементы газовой сети (потребителя или участок), на котором произошла авария, и коммутационные задачи помогут быстро найти ближайшую запорную арматуру для отключения аварийных объектов. Отключенные участки, потребители и здания отображаются на карте в виде тематической раскраски. По отключаемым объектам формируется таблица-отчет, поля которой можно настроить самостоятельно. Также определяются итоговые значения: расход газа на продувку, заполнение и настройку газового оборудования.

Пользователь может сохранить конфигурацию с перечнем отключаемых элементов сети, чтобы быстро вернуться к необходимой «аварийной ситуации».

При анализе переключений определяется, какие объекты попадают под отключения, и включает в себя:

вывод информации по отключенным объектам сети;
расход газа на продувку, куб. м;
расход газа на продувку и заполнение, куб. м;
расход газа на регулировку и настройку газового оборудования , куб. м;
отображение результатов расчета на карте в виде тематической раскраски;
вывод табличных данных в отчет, с последующей возможностью их печати, экспорта в формат MS Excel или HTML.

Для запуска Анализа переключений:

Выберите команду главного меню Задачи|Коммутационные задачи или нажмите кнопку на панели инструментов. Появится диалоговое окно Коммутационные задачи, (Рисунок 151, «Диалог «Коммутационные задачи»»).

Рисунок 151. Диалог «Коммутационные задачи»
Нажмите кнопку Слой... и в появившемся диалоговом окне (Рисунок 152, «Диалог выбора слоя») с помощью левой кнопки мыши выберите слой газовой сети.

Рисунок 152. Диалог выбора слоя
Выберите вкладку Анализ переключений.

Далее следует добавить отключаемые объекты газовой сети в список или загрузить пользовательскую конфигурацию.

	Подсказка
	Подробнее о том как работать со списком объектов и конфигурацией: «Работа со списком объектов».

В режиме Выделить выберите на карте запорное устройство (или участок), для которого будет производиться отключение (слой при этом должен быть активным, либо удерживайте при выделении объекта клавиши Ctrl+Shift);
Нажмите кнопку панели. Выбранный объект добавится в список переключаемых объектов сети в диалоговом окне. (Рисунок 153, «Список переключаемых объектов»).

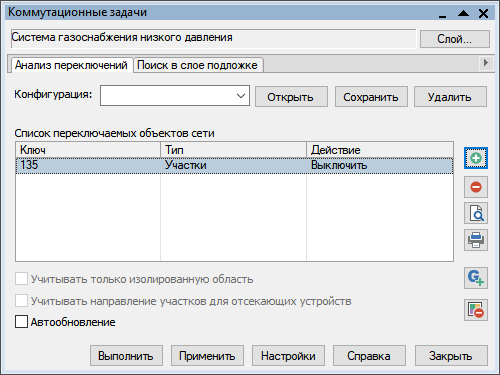

Рисунок 153. Список переключаемых объектов

После выбора на карте автоматически отобразится в виде раскраски расчетная зона отключенных участков сети. (Рисунок 154, «Отображение отключений на карте»).

Если в настройках включена опция Учитывать слой подложку, то к этому слое-подложке (обычно слой зданий) будет тоже применения тематическая раскраска. Это позволяет наглядно показать отключения объектов.

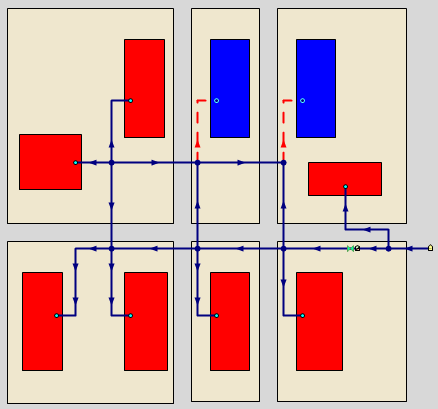

Рисунок 154. Отображение отключений на карте

Для удаления объекта из списка выделить его в списке и нажать кнопку . При передвижении по списку, на карте автоматически выделяется соответствующий объект;
Выберите в поле Действие необходимый вид переключения (Рисунок 155, «Работа в окне Коммутационные задачи»).

Рисунок 155. Работа в окне Коммутационные задачи

Виды переключений:
- Включить — режим объекта устанавливается на «Включен»;
- Выключить — режим объекта устанавливается на «Выключен»;
- Изолировать от источника — режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся изолирующая объект от источника запорная арматура;
- Отключить от источника — режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся отключающая объект от источника запорная арматура.
Нажмите кнопку Выполнить. В результате выполнения задачи появится браузер Просмотр результата, содержащий табличные данные результатов расчета (Рисунок 156, «Окно результатов расчета»). Подробнее о работе с браузером результатов расчета «Просмотр результатов расчета». Вкладки браузера содержат таблицы попавших под отключение объектов сети и итоговые значения результатов расчета.

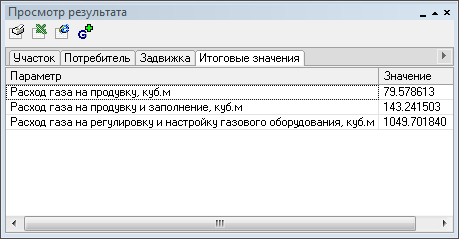

Рисунок 156. Окно результатов расчета

При необходимости можно удалить раскраску с карты с помощью кнопки .
