Калькулятор

Калькулятор позволяет произвести расчет различных параметров для одного трубопровода, например определить уклон, скорость, заполнение.

Запуск калькулятора

Для запуска калькулятора следует:

  1. Выбрать команду главного меню Задачи|ZuluDrain или нажать кнопку панели инструментов. На экране появится панель гидравлических расчетов.

  2. Перейти на вкладку Сервис.

  3. Нажать кнопку Калькулятор. Откроется окно калькулятора Рисунок 77, «Окно Калькулятор».

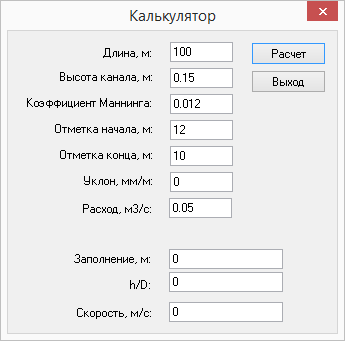

    Окно Калькулятор

    Рисунок 77. Окно Калькулятор


  4. Ввести исходные данные. «Исходные данные»

  5. Нажать кнопку Расчёт. (Рисунок 78, «Пример расчета»)

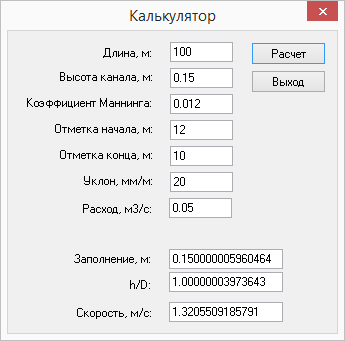

    Пример расчета

    Рисунок 78. Пример расчета


Исходные данные

Для расчета указываются следующие исходные данные:

  1. Длина, м – указывается длина участка.

  2. Высота канала, м – указывается высота канала (для трубопроводов с круглым сечением- диаметр).

  3. Коэффициент Маннинга – задается пользователем шероховатость трубопровода по Маннингу. Коэффициенты шероховатости для различных трубопроводов и каналов можно посмотреть в разделе Коэффициент шероховатости труб и каналов по Маннингу.

  4. Отметка начала, м – указывается геодезическая отметка лотка в начале участка.

  5. Отметка конца, м – указывается геодезическая отметка лотка в конце участка.

  6. Расход, м3/с- указывается расход в м3/с.

    [Предупреждение]Предупреждение

    Поле Уклон, мм/м является результатом расчета.

Результаты расчета

В результате расчета определяются следующие поля: (Рисунок 79, «Поля с результатами расчета»)

  1. Уклон, мм/м

  2. Заполнение, м

  3. h/D

  4. Скорость, м/с

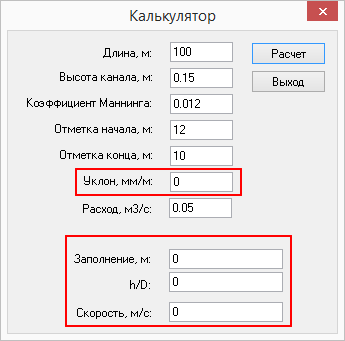

Поля с результатами расчета

Рисунок 79. Поля с результатами расчета
