Настройки поверочного расчета

Чтобы открыть диалог настройки расчетов выполните следующие действия:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 80, «Панель расчетов»).

    Панель расчетов

    Рисунок 80. Панель расчетов


  2. Нажмите кнопку Слой... и выберите из списка слой канализационной сети.

  3. Нажмите кнопку Настройки..., откроется окно настроек расчета.

    Окно настроек расчета

    Рисунок 81. Окно настроек расчета


  4. Для выполнения поверочного расчета можно указать следующие настройки:

    • Метод расчета потокораспределения:

      • Статический — самый простой метод, заполнение в начале и конце будут одинаковыми, поток равномерный и устойчивый. Не учитывает накопление, контр-уклоны и несколько выходов из одного узла.

      • Кинематический — один из методов расчета потокораспределения, но имеет ряд ограничений и не рекомендуется к использованию.

      • Динамический — наиболее точный метод расчета, поддерживает контр-уклоны, параллельные коллекторы. Рекомендуется для выбора.

      [Примечание]Примечание

      Подробное сравнение методов расчета можно прочитать в документации SWMM.

    • Время анализа сети, мин. Для сходимости расчета с кольцами, отрицательными уклонами, развилками и при динамическом режиме, требуется большой интервал времени анализа сети, до ее выхода на стабильный режим. В результате расчета определяется Погрешность связности (%) . Подробнее смотрите раздел Поверочный расчет. Учитывается при всех методах потокораспределения: статическом, динамическом и кинематическом.

    • Шаг расчета в секундах. Шаг расчета — это дискретность расчета: чем меньше заданный шаг, тем точнее результаты расчета, но дольше его выполнение. Минимальное значение 1 секунда, максимальное - 59 секунд. Подробнее смотрите раздел Поверочный расчет.

    • Дополнительно вы можете определить поля Максимальное заполнение h/D — это наибольшее заполнение на участке с учетом дождя за всё время анализа сети и соответствующие ему Расход при максимальном заполнении, м3/ч и Время до максимального заполнения, мин.

      Следует учитывать, что дождь может быть двадцать минут, а максимальное заполнение произойти позже.

      Для расчета "дождя в поверочном расчете":

      1. укажите Продолжительность дождя в минутах.

      2. задайте Шаг отсчета — это дискретность формирования отчета, по результатам которого определяется максимальное заполнение. Значение по умолчанию 15 минут. Минимальное значение 1 минута.

    • (Опционально) Для учёта притока поверхностных и грунтовых вод установите опцию Учитывать дополнительный приток и укажите Максимальное суточное количество осадков, мм. Подробнее о дополнительном притоке Дополнительный приток поверхностных и грунтовых вод.

    • Чтобы организовать контролируемый слив в колодце (например, в какой-то внешний резервуар), необходимо перейти на вкладку Данные и включить опцию Разрешать отрицательный расход в узлах.

      Значение расхода, "откачиваемого" из узла указывается в поле Gin, Сосредоточенный расход со знаком минус.

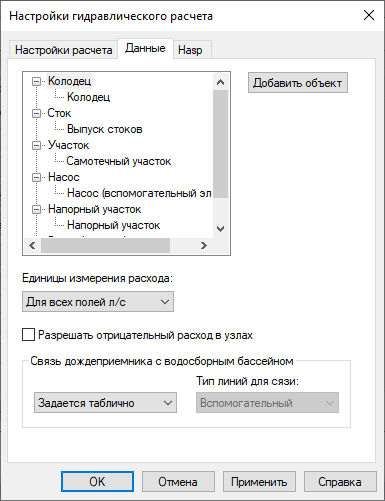

      Опция Разрешать отрицательный расход

      Рисунок 82. Опция Разрешать отрицательный расход
