Открытие справочника по трубам

Открыть справочник можно двумя способами.

Первый способ:

  1. Выполните команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов.

  2. Перейдите на вкладку Конструкторский.

  3. Нажмите кнопку Слой... и выберите слой сети водоотведения из списка.

  4. На панели ZuluDrain нажмите кнопку Сортамент труб.

    Откроется окно справочника по трубам (Сортамент), в котором указаны диаметры трубопроводов, оптимальные скорости, оптимальное наполнение и шероховатость (по Маннингу) смотрите рисунок Рисунок 187, «Окно «Сортамент»»:

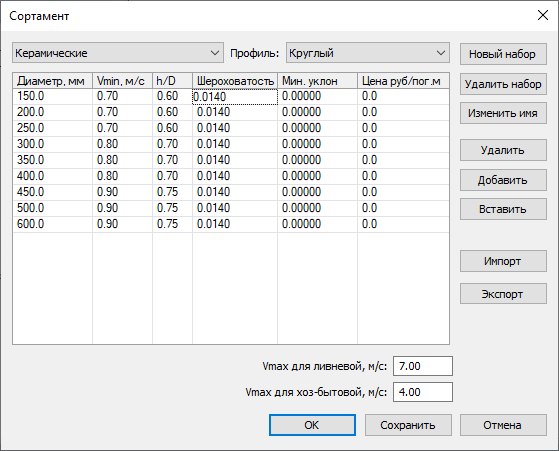

    Окно «Сортамент»

    Рисунок 187. Окно «Сортамент»


Второй способ:

  1. Откройте окно семантической информации по конкретному участку (нажав кнопку ...).

  2. Установить курсор с правой стороны от строки Сортамент (смотрите Рисунок 188, «Открытие справочника по трубам»).

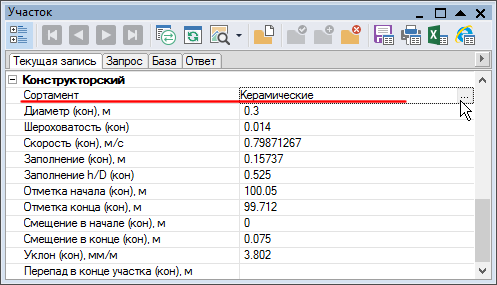

    Открытие справочника по трубам

    Рисунок 188. Открытие справочника по трубам


  3. Нажмите кнопку .... Откроется окно справочника по трубам (Сортамент).
