Автоматическое считывание геодезических отметок с карты


Пред.		След.

При наличии в карте слоя рельефа (в том числе и слоя SRTM) для всех объектов слоя водоотведения можно автоматически считать геодезические отметки и занести их в соответствующее поле базы данных.

	Внимание
Данная операция выполняется только для связанной инженерной сети. В случае когда объект не связан с сетью, геодезическая отметка считываться не будет. Если отметки будут сниматься со слоя SRTM3, то необходимо убедиться, что слой сети хранит данные в одной из картографических проекций (Слой\|Структура - Система координат). Если система координат «План-схема», то присвоения высот не будет, так как SRTM в географических координатах (широта\долгота) и связь план-схемы с глобусом отсутствует.

Внимание

Данная операция выполняется только для связанной инженерной сети. В случае когда объект не связан с сетью, геодезическая отметка считываться не будет.

Если отметки будут сниматься со слоя SRTM3, то необходимо убедиться, что слой сети хранит данные в одной из картографических проекций (Слой|Структура - Система координат). Если система координат «План-схема», то присвоения высот не будет, так как SRTM в географических координатах (широта\долгота) и связь план-схемы с глобусом отсутствует.

Для запуска операции занесения геодезических отметок следует:

Выберите команду главного меню Задачи|ZuluDrain или нажмите кнопку на панели инструментов. На экране появится панель расчетов (Рисунок 159, «Панель расчетов»).

Рисунок 159. Панель расчетов
Нажмите кнопку Слой... и выберите из списка слой канализационной сети.
Перейдите на вкладку Сервис и нажмите кнопку Отметки высот с карты.

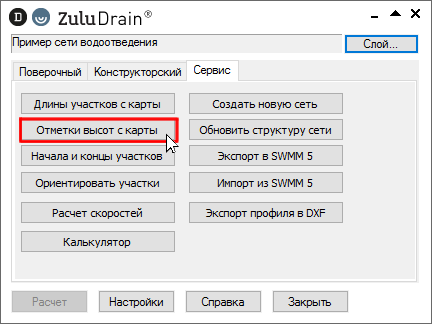

Рисунок 160. Считывание отметок с карты

Откроется окно с дополнительными опциями:
- Перезаписать текущие данные — для перезаписи отметок высот у всех объектов или только у тех, у которых они не заданы (пусто). Выберите Да, чтобы применить изменения ко всем объектам. Если выбрать Нет, то отметки будут обновлены только для тех объектов, у которых поле Геодезическая отметка, м — пусто (не задано).
- Только для выделенных участков — позволяет изменить отметки высот только для группы выделенных объектов.
Нажмите кнопку ОК для запуска операции.

Программа считает отметки участков с нанесенной на карту расчетной схемы в соответствии с масштабом и запишет данные в базу данных по узловым объектам (начало и конец участков) в поле Геодезическая отметка, м.
