Расчетные задачи. Просмотр результатов расчетов.

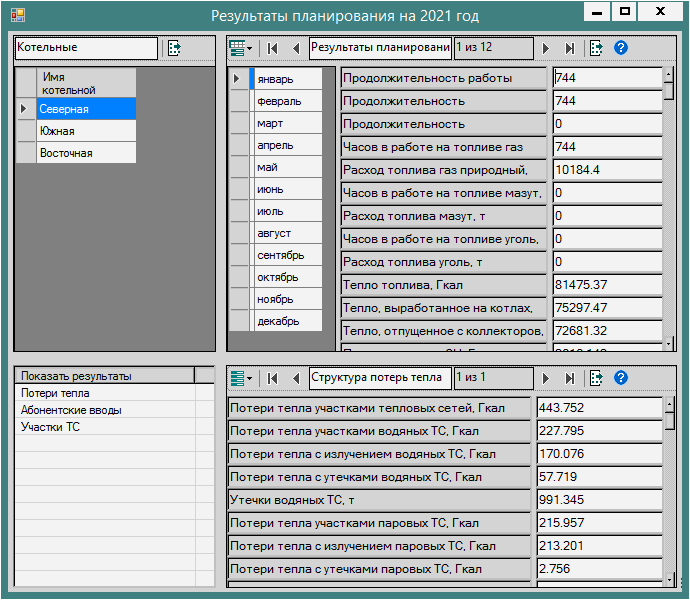

Форма Результаты... предназначена для просмотра результатов выполненных расчетов.
В левом верхнем углу формы размещен элемент Котельные, представляющий перечень всех котельных. Котельная, на которой установлен указатель записи является текущей. С помощью кнопки  , размещенной в рамке элемента Котельные можно выбрать вид представления результатов расчета текущей котельной
|
 Представление результатов
|
|
|
Результаты расчета представлены за каждый расчетный интервал исследуемого периода, например, за каждый месяц года планирования
|
|
|
Результаты расчета представлены в виде суммарных значений показателей за весь исследуемый период, например, за весь год планирования
|
|
В правом верхнем углу формы размещается элемент Результаты..., представляющий собственно результаты расчета текущей котельной за расчетный интервал или за весь исследуемый период. С помощью кнопки  , размещенной в рамке элемента Результаты... можно ограничить перечень представляемых параметров
|
 Представление результатов
|
|
|
Представлению подлежат все показатели работы текущей котельной в течение расчетного интервала или всего исследуемого периода
|
|
|
Представлению подлежат основные показатели работы текущей котельной в течение расчетного интервала или всего исследуемого периода
|
|
|
Представлению подлежат данные, характеризующие затраты топлива текущей котельной в течение расчетного интервала или всего исследуемого периода
|
|
|
Представлению подлежат данные, характеризующие теплоснабжение объектов СТС текущей котельной в течение расчетного интервала или всего исследуемого периода
|
|
|
Представлению подлежат данные, характеризующие затраты химических реагентов, использованных в системе водоподготовки текущей котельной в течение расчетного интервала или всего исследуемого периода
|
- Затраты материальных ресурсов
|
Представлению подлежат данные, характеризующие затраты материальных ресурсов текущей котельной в течение расчетного интервала или всего исследуемого периода, в том числе: расходы топлива, исходной (холодной) воды, электроэнергии и химических реагентов системы водоподготовки.
|
|
В нижнем левом углу формы размещается элемент Показать результаты, представляющий собой перечень категорий, по каждому из элементов которого могут быть представлены подробные результаты расчета, в том числе:
- Потери тепла: в категории представляются потери тепла в тепловых сетях, потери тепла на собственные нужды котельной и потери тепла, обусловленные регламентными процедурами на объектах системы теплоснабжения данной котельной
- Абонентские вводы: в категории представляется полное количество тепла, поступившего на системы теплоснабжения каждого абонентского ввода, а так же потери тепла в системах теплоснабжения абонентских вводов
- Участки ТС: в категории представляются потери тепла каждым из участков тепловых сетей данной котельной
- Зоны сетевой воды: в категории представляются режимные показатели работы зон сетевой воды данной котельной
- Зоны пара: в категории представляются режимные показатели работы зон пара данной котельной
- Паровые котлы: в категории представляются режимные показатели работы паровых котлов, включенных в работу в данной котельной на каждом из заявленных видов топлива
- Водогрейные котлы: в категории представляются режимные показатели работы водогрейных котлов, включенных в работу в данной котельной на каждом из заявленных видов топлива
В правом нижнем углу формы размещается элемент, представляющий подробные результаты расчета категории, выбранной в элементе Показать результаты. С помощью кнопки  , размещенной в рамке элемента подробных результатов расчета можно ограничить перечень параметров, представляемых для выбранной категории
|
Показать результаты
|
 Представление результатов
|
|
Потери тепла
|
Все данные
|
Представлению подлежат все потери тепла и теплоносителя, вычисленные для текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Потери СН
|
Представлению подлежат потери тепла на собственные нужды текущей котельной, вычисленные за расчетный интервал или за весь исследуемый период
|
|
|
Потери ТС
|
Представлению подлежат потери тепла и теплоносителя в тепловых сетях текущей котельной, вычисленные за расчетный интервал или за весь исследуемый период
|
|
|
Потери реглам. процедур на участках ТС
|
Представлению подлежат потери тепла и теплоносителя, обусловленные регламентными процедурами, выполненными на участках тепловых сетей текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Потери реглам. процедур на аб. вводах
|
Представлению подлежат потери тепла и теплоносителя, обусловленные регламентными процедурами, выполненными на абонентских вводах текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
|
Абонентские вводы
|
Все данные
|
Представлению подлежат результаты расчета всех абонентских вводов, получающих тепло от текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Данные на аб. вводы сетевой воды
|
Представлению подлежат результаты расчета абонентских вводов сетевой воды, получающих тепло от текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Данные на аб. вводы пара
|
Представлению подлежат результаты расчета абонентских вводов пара, получающих тепло от текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
|
Участки ТС
|
Все данные
|
Представлению подлежат результаты расчета потерь тепла и теплоносителя на участках всех тепловых сетей текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Данные на участки ТС сетевой воды
|
Представлению подлежат результаты расчета потерь тепла и теплоносителя на участках водяных тепловых сетей текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
Данные на участки ТС пара
|
Представлению подлежат результаты расчета потерь тепла и теплоносителя на участках паровых тепловых сетей текущей котельной за расчетный интервал или за весь исследуемый период
|
|
|
|
Все данные, представленные в форме просмотра результатов расчета, предназначены только для просмотра и редактированию не подлежат.
|
|
