Расчетные задачи. Сопутствующая процедура. Протокол теплового баланса.


Протокол теплового баланса содержит подробные данные, характерные для основных составляющих баланса, оказывающих влияние на результаты расчета суточной ведомости котельной с условием безусловного сохранения теплового баланса. Контроль теплового баланса котельной в процессе расчета суточной ведомости позволяет выявить и представить причины возможной невязки теплового баланса, а так же выполнить предусмотренную приложением процедуру корректировки отдельных составляющих баланса с целью устранения возможной невязки.


Уравнение теплового баланса котельной в балансовой точке на границе котельная-тепловая сеть выглядит следующим образом (в безразмерном виде):

Левая часть формулы представляет собой тепло, подведенное к балансовой точке со стороны котельной, где

- расход топлива

- низшая теплота сгорания топлива на рабочую массу

- КПД процесса выработки тепла

- потери тепла на собственные нужды котельной

- тепло, аккумулированное в аккумуляторных баках, значение является положительной величиной, если уровень воды в аккумуляторных баках за сутки повысился, и отрицательной величиной, если уровень воды в баках понизился

Правая часть формулы  представляет собой тепло, отпущенное из балансовой точки в тепловую сеть котельной на зоны теплоснабжения.

Равенство левой и правой частей формулы означает, что тепловой баланс котельной соблюдается и корректировка составляющих баланса не требуется. В противном случае, при неравенстве левой и правой частей балансового уравнения, возможны два варианта

    1. Количество тепла, подведенного к балансовой точке со стороны котельной (правая часть уравнения), больше количества тепла, отпущенного на зоны теплоснабжения (левая часть уравнения), то есть имеет место избыток тепла, выработанного котлами.
    2. Количество тепла, подведенного к балансовой точке со стороны котельной (правая часть уравнения), меньше количества тепла, отпущенного на зоны теплоснабжения (левая часть уравнения), то есть имеет место недостаток тепла, выработанного котлами

В ситуации 1, когда имеет место избыток тепла, выработанного на котлах, программными средствами приложения предпринимаются следующие действия в целях соблюдения теплового баланса котельной

  • если все зоны теплоснабжения котельной имели достоверный учет в течение исследуемых суток, то осуществляется корректировка (уменьшение) количества выработанного тепла за счет принудительного снижения КПД котлов до необходимой величины, при этом КПД котлов, указанный в режимных картах или в справочнике игнорируется
  • если обнаружены зоны теплоснабжения, не имеющие учета, то осуществляется корректировка (увеличение) количества тепла, отпущенного на зоны без учета

В ситуации 2, когда имеет место недостаток выработанного тепла, программными средствами приложения предпринимаются следующие действия в целях соблюдения теплового баланса котельной

  • количество тепла, отпущенного на зоны, не имевшие учета, пропорционально снижается, а если этого снижения недостаточно для выполнения условия теплового баланса, то пропорционально снижается количество тепла, отпущенного на все зоны

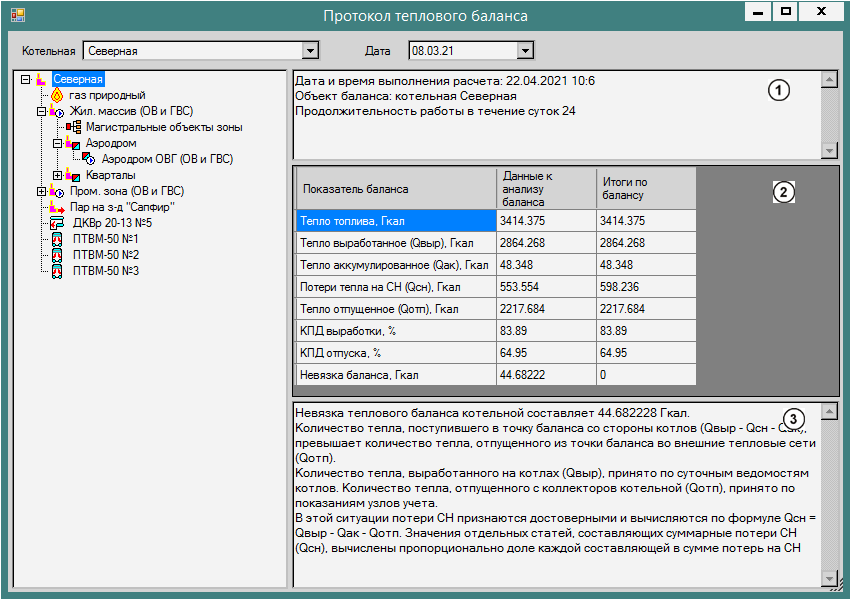

Форма Протокол теплового баланса предназначена для просмотра и анализа данных, полученных в результате выполнения процедуры корректировки численных характеристик объектов, составляющих элементы теплового баланса котельной.



В верхней части формы размещаются списки котельных и дат, входящих в исследуемый период. Котельная и дата суток, выбранные в списке, являются текущими.


В левой части формы размещается иерархическая структура, состоящая из промаркированных узлов, представляющих объекты теплового баланса текущей котельной

  • - собственно котельная
  • - топливо, на котором работала текущая котельная в течение исследуемых суток
  • - магистральная зона сетевой воды I контура
  • - магистральные объекты зоны теплоснабжения I контура: магистральные участки и магистральные абонентские вводы
  • - ЦТП, источником тепла для которых, является данная магистральная зона сетевой воды I контура
  • - квартальная зона сетевой воды, источником тепла для которой является данный ЦТП
  • - зона пароснабжения
  • - паровой котел, задействованный в работе в текущей котельной в течение исследуемых суток
  • - водогрейный котел, задействованный в работе в текущей котельной в течение исследуемых суток

Объект, отвечающий узлу иерархической структуры, на котором выполнен щелчок левой кнопкой мышки, является текущим.


В правой части формы размещаются элементы, представляющие содержание протокола контроля теплового баланса текущей котельной за текущие сутки, применительно к текущему объекту теплового баланса.

  • в информационном поле поз. 1 представлено наименование текущего объекта теплового баланса и продолжительность его работы в течение исследуемых суток
  • в таблице поз. 2 представлены основные данные, характеризующие состояние текущего объекта теплового баланса на различных этапах процедуры контроля теплового баланса текущей котельной в течение исследуемых суток
  • в информационном поле поз. 3 приводится текст с пояснениями к состоянию текущего объекта теплового баланса и описанием действий, предпринятых приложением с целью соблюдения теплового баланса котельной


В зависимости от вида текущего объекта теплового баланса таблица поз. 2 содержит различные столбцы категорий данных, характеризующих состояние объекта.

Назначение столбцов в таблице данных для объектов теплового баланса

Объект теплового баланса

Назначение столбцов в таблице данных

котельная

Данные к анализу баланса

В столбце представлены значения показателей, полученные на начальном этапе расчета суточной ведомости на базе имеющейся исходной информации по всем объектам котельной.

Итого по балансу

В столбце представлены итоговые значения показателей, полученные в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

топливо

Данные к расчету

В столбце представлен расход топлива, заданный на начало расчета суточной ведомости котельной

Итоги расчета

В столбце представлен итоговое значение расхода топлива, полученные в результате расчета суточной ведомости котельной.

магистральная зона сетевой воды

По норме

В столбце представлены значения характеристик зоны, отвечающих нормативным потерям магистральных и квартальных участков тепловой сети зоны и нормативным нагрузкам систем теплоснабжения магистральных и квартальных абонентских вводов, вычисленных в соответствии с их паспортными данными для заданных климатических условий работы.

По узлу учета I контура

В столбце представлены значения характеристик зоны, отвечающих полному количеству тепла, измеренному узлом учета.

По итогам баланса

В столбце представлены итоговые значения характеристик зоны, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

магистральные объекты

По норме

В столбце представлены значения характеристик зоны, отвечающих нормативным потерям только магистральных участков тепловой сети зоны и нормативным нагрузкам систем теплоснабжения только магистральных абонентских вводов, вычисленных в соответствии с их паспортными данными для заданных климатических условий работы.

По узлу учета I контура

В столбце представлены значения характеристик зоны, отвечающих полному количеству тепла, измеренному узлом учета.

По итогам баланса

В столбце представлены итоговые значения характеристик только магистральных объектов зоны, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

ЦТП

По норме

В столбце представлены значения характеристик ЦТП, отвечающих нормативным потерям квартальных участков и нормативным нагрузкам систем теплоснабжения квартальных абонентских вводов всех зон II контура, для которых данный ЦТП, является источником тепла.

По узлам учета зон II контура

В столбце представлены значения характеристик ЦТП, отвечающих показаниям узлов учета, установленных на всех зонах II контура, для которых данный ЦТП, является источником тепла.

По узлу учета I контура

В столбце представлены значения характеристик ЦТП, отвечающих показаниям узла учета, установленному на магистральной зоне I контура, которая является источником тепла для данного ЦТП.

По итогам баланса

В столбце представлены итоговые значения характеристик ЦТП, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

- квартальная зона сетевой воды

По норме

В столбце представлены значения характеристик зоны, отвечающих нормативным потерям квартальных участков тепловой сети зоны и нормативным нагрузкам систем теплоснабжения квартальных абонентских вводов, вычисленных в соответствии с их паспортными данными для заданных климатических условий работы.

По узлу учета II контура

В столбце представлены значения характеристик зоны, отвечающих полному количеству тепла, измеренному узлом учета.

По узлу учета I контура

В столбце представлены значения характеристик зоны, отвечающих показаниям узла учета, установленному на магистральной зоне I контура, которая является источником тепла для данного ЦТП.

По итогам баланса

В столбце представлены итоговые значения характеристик зоны, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

зона пароснабжения

По норме

В столбце представлены значения характеристик зоны пароснабжения, отвечающих нормативным потерям участков тепловой сети зоны и нормативным нагрузкам абонентских вводов пара, вычисленных в соответствии с их паспортными данными для заданных климатических условий работы.

По узлу учета зоны

В столбце представлены значения характеристик зоны пароснабжения, отвечающих полному количеству тепла, измеренному узлом учета.

По итогам баланса

В столбце представлены итоговые значения характеристик зоны, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

паровой котел

Данные суточной ведомости котла

В столбце представлены значения характеристик работы парового котла, указанные в его суточной ведомости.

Итоги по балансу

В столбце представлены итоговые значения характеристик парового котла, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.

водогрейный котел

Данные суточной ведомости котла

В столбце представлены значения характеристик работы водогрейного котла, указанные в его суточной ведомости.

Итоги по балансу

В столбце представлены итоговые значения характеристик водогрейного котла, полученных в результате выполнения процедуры корректировки составляющих теплового баланса котельной.
