Расчетные задачи. План теплоснабжения зон-приемников.


Данные плана теплоснабжения зон-приемников используются при планировании деятельности котельных на перспективный период.

Для просмотра и редактирования данных плана теплоснабжения зон-приемников следует щелкнуть левой кнопкой мышки на узле План снабжения зон-приемников в дереве задач главной формы приложения

Расчетные задачи


Данные к расчетам



Теплоснабжение зон-приемников




План снабжения зон-приемников

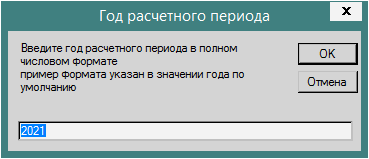

В данном диалоговом окне следует ввести год планирования теплоснабжения зон-приемников (по умолчанию предлагается текущий год) и нажть кнопку ОК для продолжения или Отмена для прерывания процедуры формирования данных к планированию теплоснабжения зон-приемников.

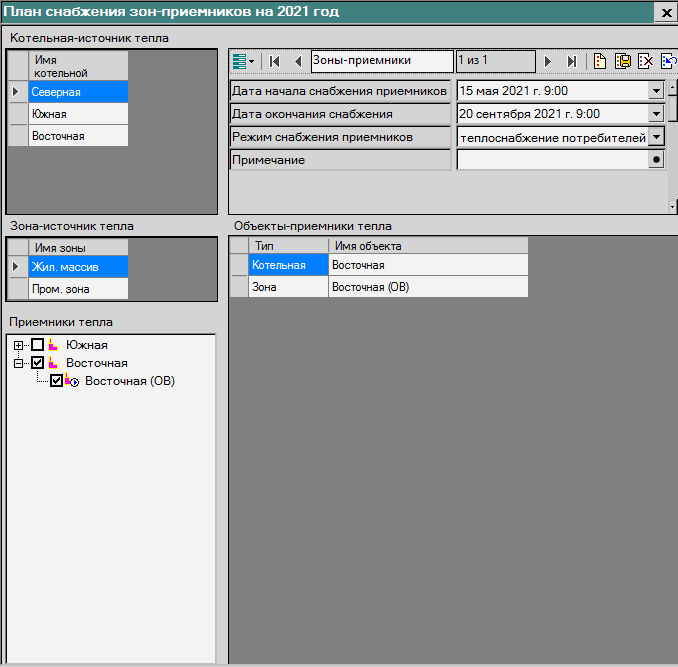

В левом верхнем углу формы представлен перечень котельных, котельная на которой установлен указатель записи является текущей. Перемещение указателя записи в таблице котельных приводит к отображению ранее введенной информации информации о снабжении зон-приемников от текущей котельной-источника за все периоды выбранного года планирования.

Ниже представлен перечень зон сетевой воды текущей котельной, зона, на которой установлен указатель записи является зоной-источником тепла для предполагаемых зон-приемников. Перемещение указателя записи в таблице зон сетевой воды текущей котельной приводит к отображению ранее введенной информации информации о снабжении зон-приемников от текущей зоны котельной-источника за все периоды выбранного года планирования.


Ниже перечня зон сетевой воды текущей котельной размещается элемент Приемники тепла, в котором представлены все котельные (кроме текущей) и их системы теплоснабжения в виде иерархической структуры, включающей следующие элементы

  • - котельная
  • - магистральная зона теплоснабжения I контура
  • - ЦТП
  • - квартальная зона теплоснабжения II контура

Каждый узел иерархической структуры обладает флажком, галочка которого указывает на факт принадлежности данного элемента к зоне-приемнику.


В правом верхнем углу формы размещается элемент Зоны-приемники, предназначенный для ввода информации, характеризующей план теплоснабжения зон-приемников.

Назначение полей Зоны-приемники

Поле

Описание поля

Дата начала снабжения приемников

Дата и время начала теплоснабжения зон-приемников, значение поля устанавливается с помощью календаря

Дата окончания снабжения приемников

Дата и время окончания теплоснабжения зон-приемников, значение поля устанавливается с помощью календаря

Режим снабжения приемников

Режим теплоснабжения зон-приемников, значение поля выбирается из списка

  • теплоснабжение потребителей - в данном режиме зона-источник обеспечивает снабжение зон-приемников в полном объеме, включая потери в тепловых сетях и теплоснабжение всех работающих систем потребителей абонентских вводов
  • подпитка тепловых сетей - в этом режиме зона-источник обеспечивает только потери в тепловых сетях зон-приемников

Примечание

Произвольное текстовое примечание


Элемент Объекты-приемники тепла представляет собой таблицу, в которой перечислены объекты-приемники тепла от текущей зоны-источника. Таблица Объекты-приемники тепла заполняется автоматически при отметке/сбросе галочек у элементов в иерархической структуре СТС, редактированию со стороны пользователя данная таблица не подлежит.


Порядок создания зон-приемников тепла

    1. в таблице Котельная-источник тепла переместите указатель записи на котельную, которая будет являться источником тепла для предполагаемых зон-приемников
    2. в таблице Зона-источник тепла переместите указатель записи на зону, которая будет являться источником тепла для предполагаемых зон-приемников
    3. создайте новую запись, нажав на кнопку
    4. укажите дату и время начала и окончания предполагаемого периода теплоснабжения зоны-приемника с помощью календаря в соответствующем поле
    5. выберите режим теплоснабжения зоны-приемника из списка в поле Режим снабжения приемников
    6. если необходимо, введите текстовое примечание в поле Примечание
    7. отметьте галочками те элементы иерархической структуры СТС, которые должны получать тепло от текущей зоны-приемника в течение указанного периода, при этом в таблицу Объекты-приемники тепла будут автоматически добавлены все приемники тепла, отмеченные галочками в порядке, удобном для использования в последующих расчетах
