Открытие справочников по насосам

[Предупреждение]Предупреждение

При работе со справочниками по насосам следует обращать внимание с каким видом справочника вы работаете. В заголовке окна указывается название справочника, например Насосы (Локальный справочник).

Кнопкой на панели инструментов открывается только Локальный справочник насосов

Перейти в другие справочники насосов можно нажав кнопку Открыть и выбрать нужный справочник.

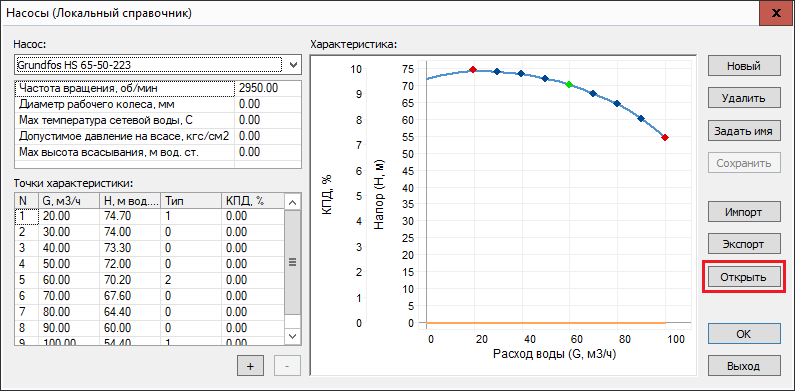

Открытие справочников

Рисунок 286. Открытие справочников


Справочник слоя

Чтобы открыть Справочник насосов слоя надо:

  1. Открыть окно семантической информации по насосу ();

  2. Установить курсор с правой стороны от поля Марка насоса на подающем тр-де. В случае если насос установлен на обратном трубопроводе, использовать поле в строке Марка насоса на обратном (Mark_obr).

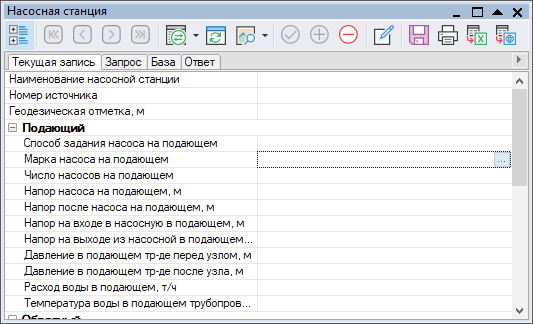

    Выбор марки насоса

    Рисунок 287. Выбор марки насоса


  3. Нажать кнопку . Откроется окно справочника по насосам.

[Важно]Важно

Кнопка будет видна только когда активна правая часть строки.

Локальный справочник

Открыть Локальный справочник насосов можно двумя способами:

  1. Нажать кнопку на панели инструментов для просмотра или редактирования справочника.

    или

  2. В окне справочников насосов нажать кнопку Открыть и выбрать Локальный справочник

Серверный справочник

  1. В окне справочников насосов нажать кнопку Открыть и выбрать Справочник на сервере.

  2. Указать необходимый сервер, в открывшемся окне Источники геоданных и нажать ОК.

    Окно Источники геоданных

    Рисунок 288. Окно Источники геоданных


  3. Откроется Справочник насосов на сервере.
