Штриховка

В разделе Штриховка можно указать область и внешний вид штриховки, для этого выбрать тип штриховки:

При выборе типа на заданную ширину ниже необходимо указать в миллиметрах ширину штриховки, а при выборе типа до другой кривой необходимо указать кривую, до которой будет осуществляться штриховка. В окошке цвет можно выбрать- цвет штриховки, в окошке стиль- стиль отображения штриховки.

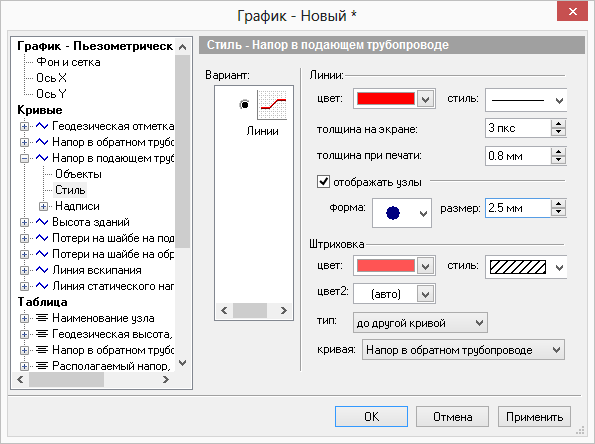

Настройка штриховки

Рисунок 302. Настройка штриховки

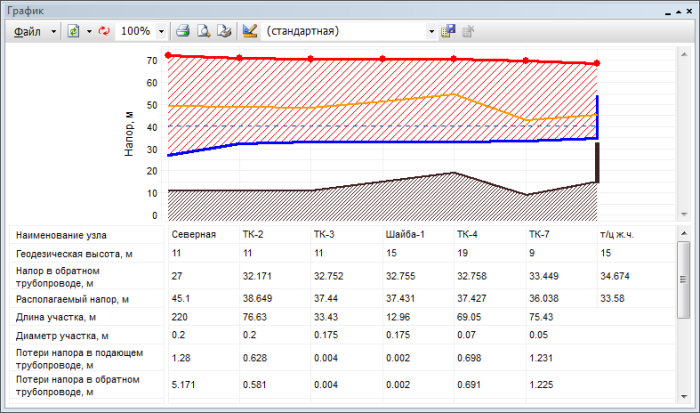

Ниже на рисунке можно увидеть результат штриховки от кривой Напор в подающем трубопроводе до кривой Напор в обратном трубопроводе. А также штриховка от кривой Геодезическая отметка до кривой X.

Пример графика со штриховкой

Рисунок 303. Пример графика со штриховкой
