Пример создания режима для уже существующего типа «Узел»

Предположим нам надо добавить новый объект, который будет называться Граница балансовой принадлежности. Для его добавления следует:

  1. Выделить левой кнопкой мыши в дереве тип Узел, нажать на панели инструментов диалога кнопку и в выпадающем списке указать Новый режим или выбрать пункт меню Правка|Новый режим...;

  2. В появившейся закладке Режим в строке Название ввести название создаваемого режима: Смена типа прокладки;

  3. Нажать кнопку Новый, после чего появится окно Редактор символов, в котором надо создать новый символ для нашего режима. Для этого на панели Редактор символов следует нажать кнопку − ввод многоугольника;

  4. На панели форматирования задать параметры создаваемого объекта (для контура : цвет, узор, толщина, цвет и стиль линии);

  5. В рабочем поле окна редактора нарисовать символ;

  6. В строке Название ввести пользовательское название символа (Смена типа прокладки);

  7. При необходимости изменить точку привязки (центр) символа.

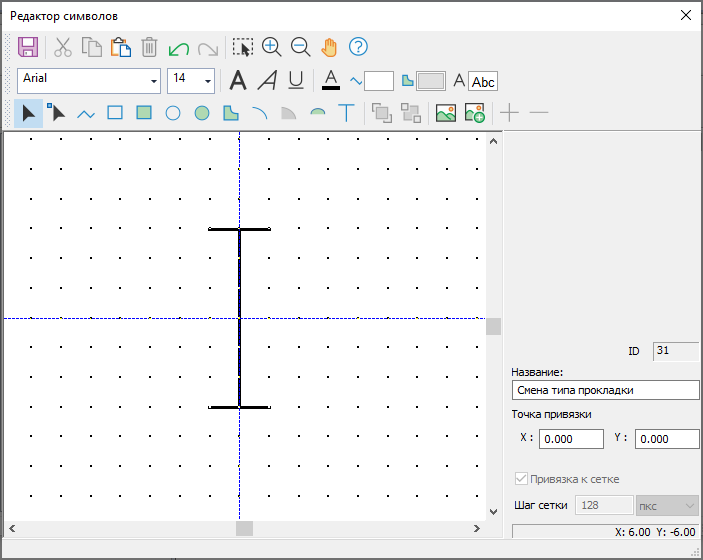

    Создание нового режима

    Рисунок 101. Создание нового режима


  8. Нажать кнопку Сохранить ( ) и закрыть окно редактора. Созданный режим отобразятся в дереве типов и режимов окна Структура слоя.

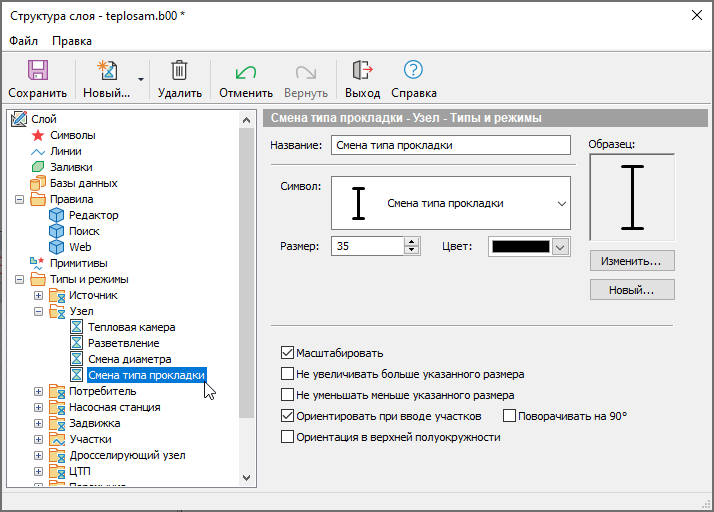

    Граница балансовой принадлежности

    Рисунок 102. Граница балансовой принадлежности


  9. Сохранить структуру слоя- кнопка Сохранить .
