Ошибка Z001: ID=ХХ Участок не имеет узла

Рисунок 373. Ошибка Участок не имеет узла

Данная ошибка скорей является не ошибкой, а предупреждением, поэтому она выводится синим цветом и не является причиной остановки расчета.

Такое предупреждение будет выведено при неправильном нанесении сети, когда начальный или конечный узел участка не связан с каким-либо объектом, хотя при этом визуально может казаться, что участок связан с точечным объектом.

Для проверки связности всей сети воспользуйтесь разделом «Контроль ошибок при вводе». Для исправления ошибки воспользуйтесь разделом «Перепривязка участка».

ХХ- индивидуальный номер объекта (ID или Sys), автоматически присваиваемый при прорисовке сети;

Ошибка Z011: ID=XX Потребитель отключен по обратному

Данная ошибка выводится, когда к потребителю подходит подающий трубопровод, но отсутствует обратный. Для исправления данной ошибки необходимо проверить правильность нанесения схемы сети и проверить правильность установки режимов работы участков;

Ошибка Z012: ID=ХХ Потребитель отключен по подающему

Данная ошибка выводится, когда к потребителю подходит обратный трубопровод, но отсутствует подающий. Для исправления данной ошибки необходимо проверить правильность нанесения схемы сети и проверить правильность установки режимов работы участков;

Ошибка Z018: ID=ХХ Потребитель отключен

Данная ошибка выводится, когда теплоноситель не попадает к потребителю ни по подающему, ни по обратному трубопроводу. Для исправления данной ошибки необходимо проверить правильность нанесения схемы сети и проверить правильность установки режимов работы участков;

Ошибка Z019: ID=ХХ Узел отключен

Данная ошибка выводится, когда к узлу сети теплоноситель не попадает ни по подающему, ни по обратному трубопроводу. Для исправления данной ошибки необходимо проверить правильность нанесения схемы сети и проверить правильность установки режимов работы участков.

Ошибка Z021: ID=ХХ В данный узел один участок должен входить, другой-выходить

Рисунок 374. Ошибка Z021

Данная ошибка выводится при неправильном нанесении сети, в том случае, когда к объекту присоединено недопустимое количество участков.

Например, потребитель − это узловой элемент, который может быть связан только с одним участком. Задвижка, насосная станция, могут быть соединены только с двумя участками, один входящий, другой выходящий из объекта. Четырехтрубная тепловая сеть после ЦТП изображается с использованием вспомогательного участка. Подробнее о правильном изображении объектов тепловой сети Элементы модели тепловой сети

Следует внимательно проверить направления участков и внести необходимые изменения (направления и количество связей у объекта должно быть соответствовать правилам изображения элементов сети).

Для задвижек можно отключить проверку направлений — для этого включите опцию Отключить проверку направлений участков у задвижек в настройках расчета.

Ошибка Z023: ID=ХХ ЦТП не на тупиковой группе

Данная ошибка выводится при неправильном нанесении сети, в том случае, когда ЦТП изображен в кольце (по умолчанию считается нарушением топологии). Проверить это можно с помощью функции Поиск колец, установив флажок на ЦТП и выделите все кольцевые участки, где он обнаружен.

Моделировать в кольце можно только некоторые схемы ЦТП и только в поверочном расчете, при включенной опции Разрешать ЦТП в кольцах в поверочном расчете в настройках расчета.

Для исправления ошибки следует:

Ошибка Z062: ID=1 ВНИМАНИЕ: Начиная с версии 8.0.0.7455u (29.05.2020) источник может быть соединен только с одним участком!

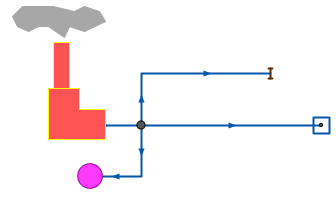

Данная ошибка выводится, когда источник с несколькими участками. Для исправления ошибки следует изменить схему так, чтобы из источника выходил один участок (изобразить коллектор/гребёнку котельной), после которого можно изобразить разветвление и далее несколько выходов из источников.

Ошибка Z071: ID=886 Источник без подпитки отключен по обратному

Данная ошибка возникает в случае когда источник отключен по обратному и при этом у него установлен в поле режим работы: Без подпитки. Такой случай некорректен и расчет останавливается с предупреждением об ошибке.

Для решения данной ошибки следует проверить подключение источника к основной сети (должна быть и подпитка и сеть должна быть топологически связана), а также проверить значение поля Режим работы источника.

IDS_WARNING_628: Вода на потребитель поступает и по подающему и по обратному трубопроводу. Расчет узла будет выполнен некорректно

Данная ошибка говорит о том, что расчет узла выполнен некорректно и баланса по расходам не будет.

Причиной ошибки может быть неправильное изображение тепловой сети, направления участков. Проверьте правильность подключения потребителя к подающему и обратному трубопроводам.

Следует исправить причину ошибки, чтобы расчет проводился корректно (правильно) и только при отсутствии таких можно смотреть баланс и результаты расчета.

Рисунок 375. Неправильное направление участка, которое привело к ошибке
