Результаты калибровки

В результате калибровки подбираются гидравлические сопротивления и коэффициенты утечек для участков сети так, чтобы математическая модель давала минимальные отклонения от давлений в контрольных точках, распределяла суммарные утечки по участкам сети, а также обеспечивала баланс расходов между источниками.

[Подсказка]Подсказка

По результатам калибровки можно создать тематическую раскраску, основанную на значении поля Относительное зарастание диаметра (калибровка).

Вы можете провести поверочный расчет на основании данных калибровки.

В результате калибровки в окно Сообщения выводится сводная таблица по контрольным точкам. Красным цветом обозначаются точки, в которых не достигнута нужная точность.

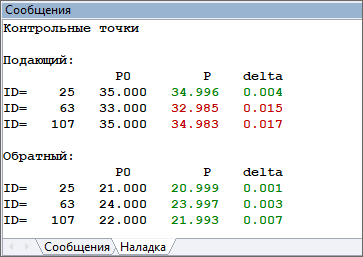

Сводная таблица по контрольным точкам

Рисунок 204. Сводная таблица по контрольным точкам


В результате расчета для каждого участка определяется калибровочные значения зарастания, диаметра и относительного диаметра. При выполнении калибровки с учетом утечек, на каждом участке сети будут определён коэффициент утечки и утечка.

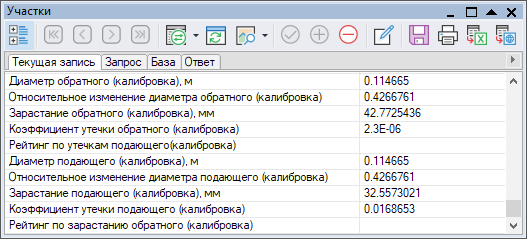

Результаты калибровки по участкам тепловой сети

Рисунок 205. Результаты калибровки по участкам тепловой сети
