Поиск отключающих и изолирующих устройств

Возможно быстро получить список отключающих (изолирующих) устройств, для выделенного объекта сети.

Отключающими устройствами считаются те объекты сети, для которых в структуре слоя графический тип объекта инженерной сети установлен как «отсекающее устройство». Система будет искать устройства, изолирующие объект от источника.

Для поиска изолирующих устройств надо:

  1. Сделать слой, содержащий инженерную сеть активным.

  2. Выделить на карте объект, который необходимо отключить.

  3. Выбрать пункт главного меню Задачи|Найти отключающие устройства

    или

    удерживая нажатой клавишу Ctrl нажать кнопку на панели инструментов.

    [Подсказка]Подсказка

    Для поиска отключающих устройств нажать кнопку , удерживая нажатой клавишу Ctrl.

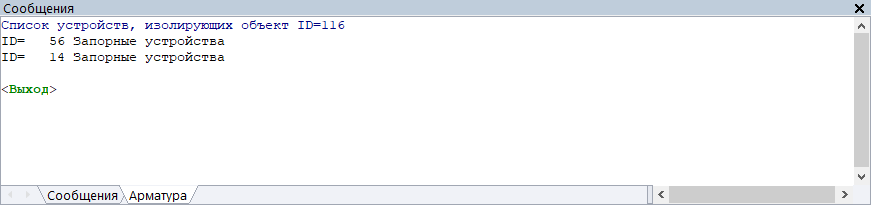

В результате в окне Сообщения на вкладке Арматура появится список всех объектов, которые отключают выбранный объект. Если окно сообщений не появилось автоматически, тогда нажмите кнопку , выберите вкладку Арматура или выберите пункт меню Окно|Сообщения, вкладка Арматура.

[Примечание]Примечание

Для того, чтобы убрать закладку Арматура, установите курсор на команду <Выход> и нажмите Enter или сделайте двойной щелчок мыши на этой команде. Для закрытия окна Сообщения нажмите кнопку или выберите пункт меню Окно|Сообщения.
