Изменение внешнего вида символов сети

Для изменения внешнего вида объекта сети следует:

  1. В окне Структура слоя () в дереве Типы и режимы щелчком левой кнопкой мыши выделить режим, для редактирования, например Потребитель:

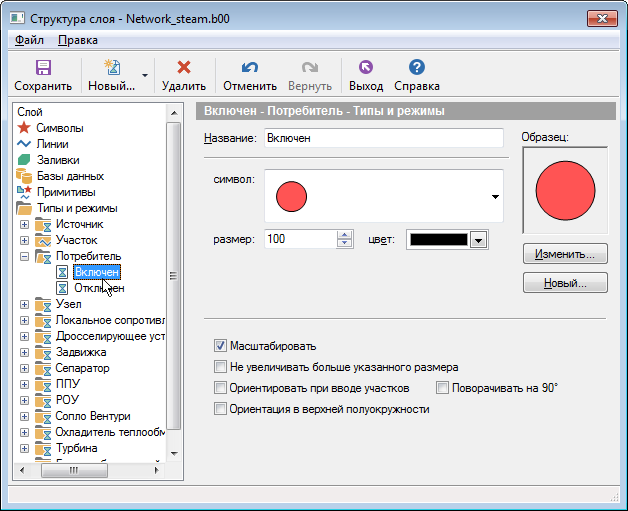

    Изменение внешнего вида объекта сети

    Рисунок 30. Изменение внешнего вида объекта сети


  2. Нажать кнопку Изменить. На экране появится редактор символов:

    Окно редактора символов

    Рисунок 31. Окно редактора символов


  3. В редакторе символов нарисовать новое изображение объекта или изменить уже существующее (подробней о работе в редакторе можно узнать в справочном пособии по работе с ZuluGIS в разделе Работа с векторными слоями|Редактор структуры слоя|Редактор символов- http://politerm.com/zuludoc/struct_symbols.htm#_struct_symbol_edit).

  4. Нажать кнопку Сохранить и закрыть редактор.

  5. При необходимости в строке Размер задать необходимый размер.

  6. Для сохранения структуры слоя нажать кнопку Сохранить.
