Последовательность действий по добавлению режима

Для создания нового режима надо:

  1. В дереве Типы и режимы щелчком левой кнопкой мыши выделите тип, для которого создается новый режим, например Узел:

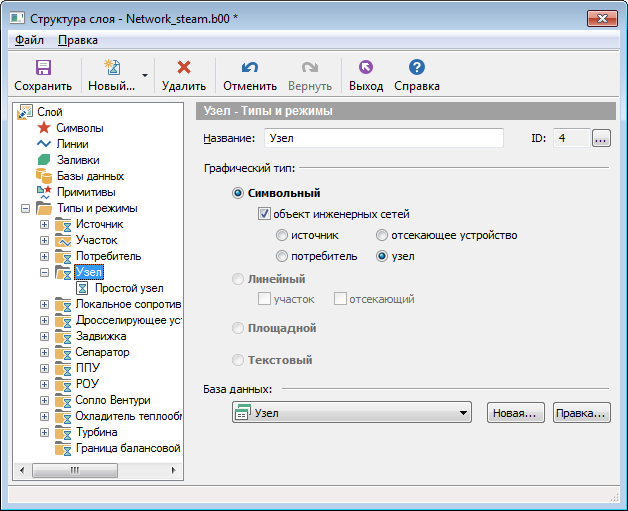

    Создание нового режима

    Рисунок 26. Создание нового режима


  2. Нажать кнопку Новый… и в открывшемся списке выбрать пункт Новый режим или пункт меню Правка| Новый режим.... На экране появится следующее окно:

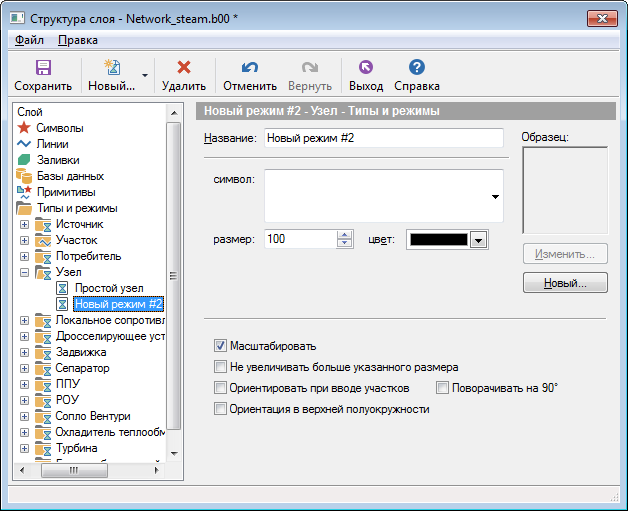

    Параметры нового режима

    Рисунок 27. Параметры нового режима


  3. В строке название введите название режима, например Граница балансовой принадлежности.

  4. Если режим задается для символьного типа, то из открывающегося списка символов нужно выбрать тот символ, которым будет отображаться режим.

    Если символ, соответствующий требуемому режиму отображения отсутствует, символ следует создать в редакторе символов- кнопка Новый (подробнее смотрите справку по ZuluGIS раздел Создание и редактирование графического символа объекта. Редактор символов http://politerm.com/zuludoc/struct_symbols.htm#_struct_symbol_edit). Если существующий символ по каким-то критериям не подходит для отображения режима, его можно отредактировать нажатием кнопки Изменить (подробнее смотрите http://politerm.com/zuludoc/struct_symbols.htm#_struct_symbol_edit).

    Если режим задается для объекта инженерных сетей (участок или задвижка), которые могут являться отсекающими устройствами, тогда необходимо в окне Состояние выбрать соответствующую для данного режима проводимость.

    Для символьного объекта также надо задать:

    • размер, он задается в строке размер (подробнее смотрите справку по ZuluGIS раздел Изменение размеров символов http://politerm.com/zuludoc/struct_symbols.htm#_struct_symbol_size);

    • состояние (Включен/Отключен), состояние задается только в том случае, если тип является объектом инженерных сетей: источником, или потребителем;

    • при желании установить опцию Масштабировать, в этом случае включается режим масштабирования символа, т. е. изменение размеров символа при изменении масштаба карты;

    • при желании установить опцию Не увеличивать больше указанного размера, она не позволяет увеличивать символ, когда масштаб карты становится меньше указанного в строке размер;

    • при желании установить опцию Ориентировать при вводе участков, в этом случае объекты будут наноситься по направлению ввода участков;

    • при желании установить опцию Ориентация в верхней полуокружности, при установке данной опции объекты при нанесении будут принимать ориентацию в верхней полуокружности вводимого участка. Параметр действует только при установленном флажке Ориентировать при вводе участков.

    • при желании установить опцию Поворачивать на 90 град., она поворачивает объект на 90 градусов относительно того, как он изображен в редакторе символов.

    Для линейного графического типа объекта так же надо задать:

    • цвет, он выбирается из открывающейся палитры;

    • из списка стиль выбрать, стиль линии, если необходимого стиля нет в наличии, то его можно создать (смотрите справку по ZuluGIS раздел Создание и редактирование стиля линейных объектов http://politerm.com/zuludoc/struct_linestyle.htm#_struct_linestyle_edit);

    • указать толщину на экране (толщина указывается в пикселях);

    • указать толщину при печати (толщина указывается в миллиметрах).

    Создание нового режима

    Рисунок 28. Создание нового режима


  5. Для сохранения изменений структуры слоя нажать кнопку Сохранить.
