Выбор марки запорной арматуры из справочника


Пред.		След.

Запорная арматура это объект сети, который характеризуется двумя режимами: открыта и закрыта. Причем открыта - это режим, зависящий от степени открытия (в %) либо от угла поворота задвижки (в град.).

При заполнении таблицы исходных данных по запорной арматуре возможно два варианта:

Не задавать марку запорной арматуры. В этом случае устройство будет считаться полностью открытым и не создавать никакого гидравлического сопротивления. Исходной информацией в этом случае является только геодезическая отметка.
Задавать марку запорной арматуры. Если задавать конкретную марку запорного устройства, то дополнительно необходимо указать Условный диаметр и Степень открытия каждого устройства.

Для выбора марки запорной арматуры следует:

Открыть окно семантической информации по конкретной задвижке ().
Установить курсор с правой стороны от строки Марка задвижки.

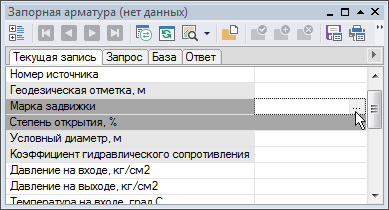

Рисунок 137. Открытие справочника по запорной арматуре
В открывшемся окне Справочник по запорной арматуре с помощью левой кнопки мыши выделить необходимую марку (для поиска нужной марки можете воспользоваться полосой прокрутки).
Нажать кнопку Выбор.

	Примечание
	Кнопка будет видна только, когда активна правая часть строки Марка.

	Предупреждение
Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник запорной арматуры, то расчет выдаст ошибку в строке Марка, в связи с тем, что в справочнике эта информация отсутствует.

Предупреждение

Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник запорной арматуры, то расчет выдаст ошибку в строке Марка, в связи с тем, что в справочнике эта информация отсутствует.
