Раздел таблица

При установке курсора на заголовок Таблица можно настроить отображаемые значения в табличной части пьезометрического графика. При желании скрыть какое-либо значение необходимо убрать галочку слева от наименования требуемого значения.

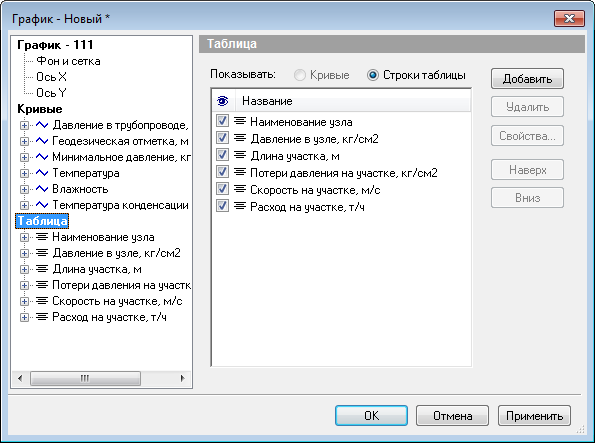

Настройка табличных данных графика

Рисунок 111. Настройка табличных данных графика


При установке курсора на подзаголовок с наименованием кривой, например Узел, можно отредактировать вид (видимая или невидимая) и название значений в табличной части графика.

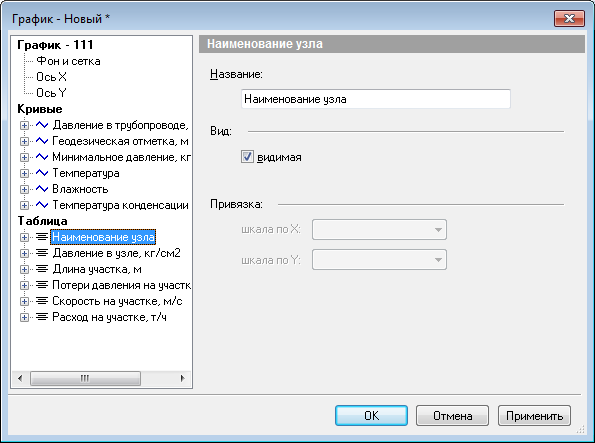

Настройка табличных данных графика

Рисунок 112. Настройка табличных данных графика


При установке курсора на подзаголовок Объекты можно выбрать объекты сети, для которых будут отображаться значения полей баз данных в шкальной части графика.

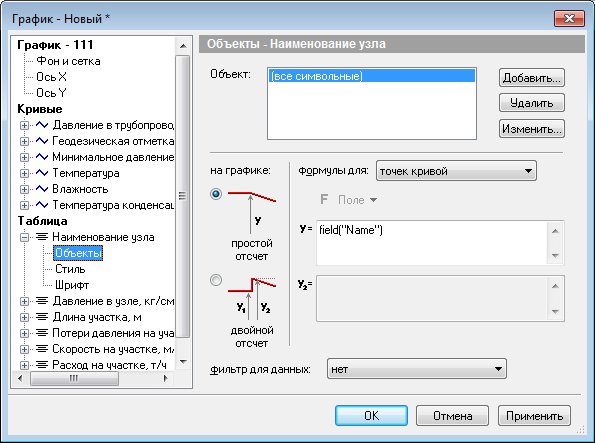

Настройка Таблицы. Вкладка «Объекты».

Рисунок 113. Настройка Таблицы. Вкладка «Объекты».


Установив курсор на подзаголовок Стиль можно настроить ориентацию значений в ячейках, количество знаков после запятой для значений, выводимых в таблицу значений. А также задать цвет фона для строки, содержащей определенные значения.

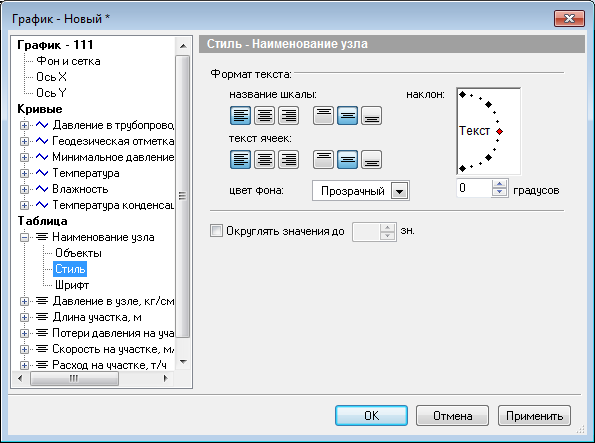

Настройка Таблицы. Вкладка «Стиль»

Рисунок 114. Настройка Таблицы. Вкладка «Стиль»


Установив курсор на подзаголовок Шрифт можно настроить параметры шрифта выводимых в таблицу значений. Данные параметры можно изменять для всех значений таблицы.

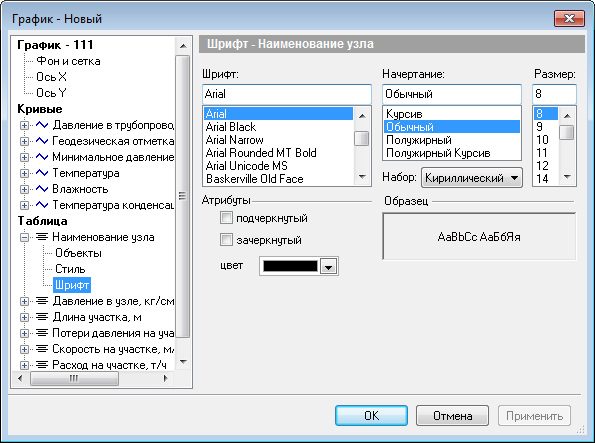

Настройка таблицы. Вкладка Шрифт

Рисунок 115. Настройка таблицы. Вкладка Шрифт


После редактирования шаблона пьезометрического графика нажать ОК для выхода из редактора шаблона и нажать для сохранения изменений.

На рисунке, приведенном ниже можно увидеть результат настройки стиля ячеек для всех значений и цвета фона для строки Узел.

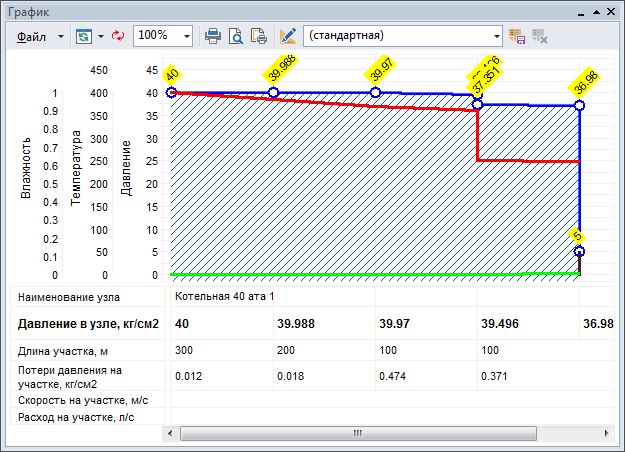

Пример настройки табличных данных

Рисунок 116. Пример настройки табличных данных
