Пример создания тематического фильтра

Далее будет рассмотрен пример создания тематической раскраски для источников, у которых давление больше 20 кг/см2. Принцип создания тематической раскраски для узловых объектов (именно узловым символьным объектом и является источник) полностью идентичен созданию темы для линейных объектов. Отличие состоит только в том, что символьному объекту необходимо задать новый символ, который будет отображен объектами, удовлетворяющими заданным условиям.

Первым этапом необходимо создать тематический фильтр:

  1. В меню Карта выбрать команду Тема|Редактор фильтра.

  2. Нажать кнопку Слой и в появившемся окне выбрать слой сети.

  3. В строке Шаблон ввести: Давление больше 20.

  4. В строке Имя задать название условия, например так же Давление больше 20 (данный пункт можно пропустить).

  5. Из списка База выбрать объект сети, в данном случае Источник.

  6. В разделе набора условий в строке Давление, кг/см2 ввести: >20.

  7. Так как источник является символьным объектом, то в нижнем разделе надо выбрать вкладку Символьные.

  8. Нажать кнопку Новый символ и нарисовать символ в редакторе. Более подробное описание работы в графическом редакторе символов можно рассмотреть в справочном пособии по работе с ZuluGIS в разделе Векторный слой|Структура слоя|Символы|Редактор символов.

  9. В строке Размер установить значение 40.

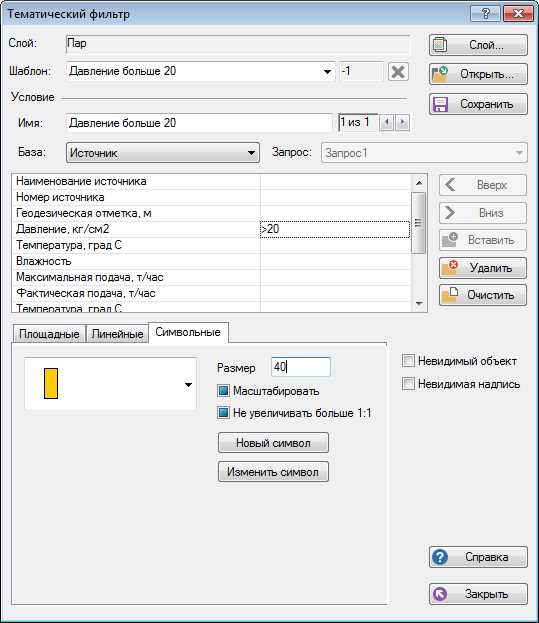

    Пример создания тематического фильтра

    Рисунок 169. Пример создания тематического фильтра


  10. Сохранить шаблон (кнопка Сохранить).

  11. Закрыть окно создания тематического фильтра (кнопка Закрыть).

Теперь следует на основе выбранного фильтра создать тематический файл, для этого надо:

  1. В меню Карта выбрать пункт Тема|Создать.

  2. В открывающемся списке Слой нажать на стрелку () и выбрать слой Пар.

  3. В строке Фильтр нажать на стрелку () и выбрать файл фильтра (Давление больше 20).

  4. В строке Тема стереть надпись <Новая> и ввести пользовательское название темы, например Источники.

  5. Включить опцию Подключить к карте.

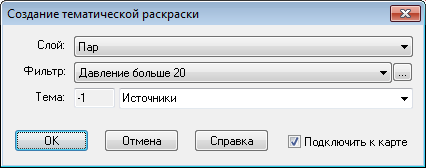

    Пример создания тематического файла

    Рисунок 170. Пример создания тематического файла

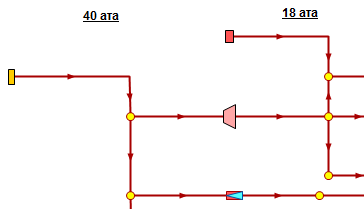

  6. Нажать кнопку ОK, после чего на экране отобразится созданная тематическая раскраска для потребителей:

    Пример подключенной тематической раскраски

    Рисунок 171. Пример подключенной тематической раскраски
