Настройки раскраски

У пользователя имеется возможность настроить раскраску сети по скоростям, по влиянию источников система самостоятельно устанавливает цвета раскраски.

Для того чтобы настроить раскраску по скорости движения пара нужно:

  1. Выбрать команду главного меню Задачи|ZuluSteam или нажать на панели инструментов кнопку .

  2. Нажать кнопку Слой... и выбрать слой сети.

  3. Нажать кнопку Настройки.

  4. Выбрать вкладку Раскраска.

    Настройки раскраски

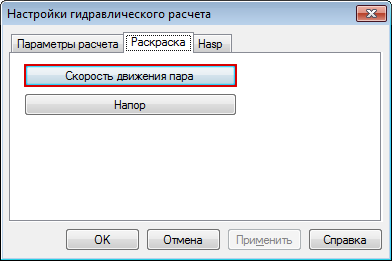

    Рисунок 161. Настройки раскраски


  5. Выбрать тип настраиваемого параметра, в нашем случае Скорость движения пара.

  6. В появившемся окне задать или изменить значения параметров V2 (V1 заполняется автоматически) и указать соответствующий этому диапазону значений цвет окраски:

    Настройка цветов для окраски

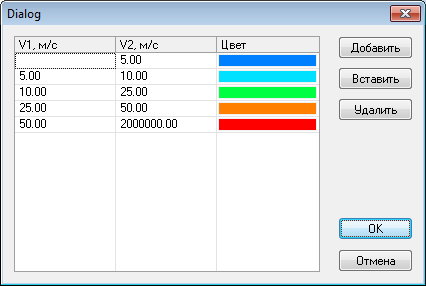

    Рисунок 162. Настройка цветов для окраски


    Кнопка Добавить служит для добавления пункта в конец списка. Для того чтобы вставить строчку перед определенным полем, необходимо выделить это поле, и нажать кнопку Вставить, перед выделенным полем появится новая строка.

  7. Нажать кнопку ОК для сохранения настроек.
