Ошибки по результатам расчета

  1. Предупреждение Z604: ID=XX Наладка не произведена. У пара на входе потребителя не хватает давления (YY)

    Сообщение о самом плохом потребителе

    Рисунок 124. Сообщение о самом плохом потребителе


    Данное предупреждение может появиться после проведения как наладочного расчета так и поверочного, после поверочного соответственно не будет сообщения про наладку. Предупреждение возникает в том случае, если по результатам у потребителя давление на вводе ниже минимального.

    Где, YY - значение давления которого не хватает, а ID (ХХ) − индивидуальный номер потребителя.

    Для того, чтобы определить к какому потребителю относится данное сообщение надо сделать двойной щелчок левой кнопкой мыши на сообщении, соответствующий потребитель замигает на экране.

    Данная ошибка может вызвана несколькими причинами:

    1. Некорректными данными. Если величина нехватки давления выходит за рамки реальных значений для данной сети, то скорей всего имеет место ошибка при вводе исходных данных или ошибка при нанесении схемы сети на карту. Следует проверить правильно ли были занесены следующие данные:

      • Параметры трубопроводов:

        • Диаметры трубопроводов - проверить правильность занесения диаметров трубопроводов, например, был введен диаметр 0.05 м вместо 0.5 метра;

        Данная ошибка может быть обнаружена с помощью построения пьезометрического графика, например:

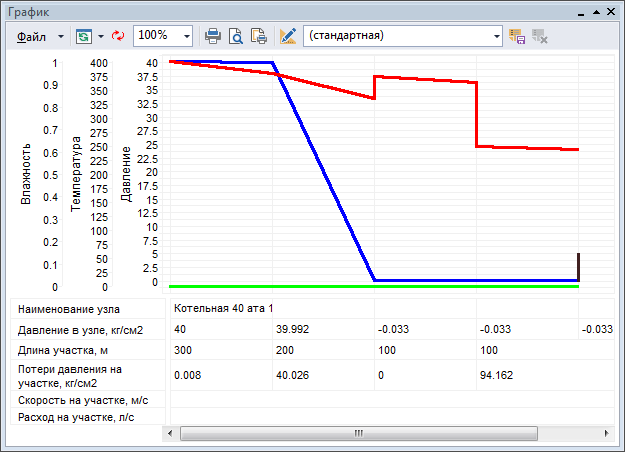

        Обнаружение ошибки с помощью пьезометрического графика

        Рисунок 125. Обнаружение ошибки с помощью пьезометрического графика


        На данном графике видно, что на одном из участков сети имеет место большое падение давления. Причину можно обнаружить, если взглянуть в базе данных на длину трубопровода, будет видно что имеется резкое сужение диаметра.

      • По потребителям сети:

        • Минимальное давление − проверить правильно ли было задано минимальное давление на потребителе.
