Перепривязка участка

Для перепривязки участка от одного объекта к другому необходимо:

  1. На панели инструментов выбрать Узлы, нажав кнопку .

  2. С помощью левой кнопки мыши выделить перепривязываемый участок. На отмеченном участке будет отмечены точки перелома (a).

  3. Подвести курсор к узлу участка, который необходимо «оторвать» от сети и удерживая клавишу Shift на клавиатуре нажать левую клавишу мыши.

    [Примечание]Примечание

    Клавиша Shift в данном случае используется для того, чтобы «оторвать» участок от объекта.

    Перепривязка участка

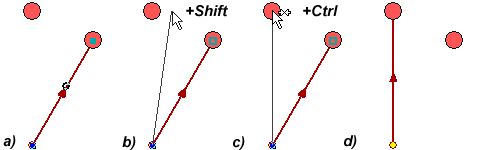

    Рисунок 63. Перепривязка участка


  4. Удерживая левую клавишу мыши и Shift отвести участок в сторону (b). Таким образом, участок будет отцеплен от объекта.

  5. Щелчком левой кнопкой мыши «ухватиться» за конечную точку участка. Не отпуская клавишу мыши и удерживая клавишу Ctrl на клавиатуре подвести конец участка к узлу привязки, при этом вид курсора изменится на следующий (c).

  6. Отпустить клавишу мыши для окончания перепривязки участка (d).

[Примечание]Примечание

Клавиша Ctrl в данном случае используется для того, чтобы участок «прицепился» к объекту.
