Добавление и настройка узлов (тегов) OPC

OPC сервер предоставляет информацию с датчиков в виде тегов (узлов). Один тег может содержать несколько значений (например температура и влажность).

Для добавления и настройки тегов (узлов) определенного OPC сервера:

  1. Выберите уже добавленный OPC сервер в левой части окна.

  2. Нажмите кнопку Добавить....

    Выбор OPC сервера

    Рисунок 12. Выбор OPC сервера


  3. Откроется окно Выбор узла OPC UA сервера.

    Теги\узлы сервера представлены в виде древовидной структуры. Галочкой должны быть отмечены теги\узлы, с которыми будет работать система.

    При выделении в списке тега\узла можно увидеть его свойства.

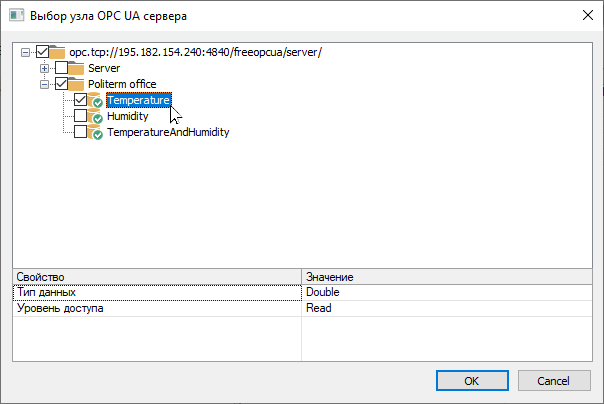

    Выбор узла OPC UA сервера

    Рисунок 13. Выбор узла OPC UA сервера


  4. Нажмите кнопку ОК.

  5. Узлы добавятся в дерево (в список). При выделении OPC узла\тега, в правой части окна отобразятся его параметры параметры.

    Подробнее о настройке параметров OPC тега смотрите «Настройка параметров тега OPC».

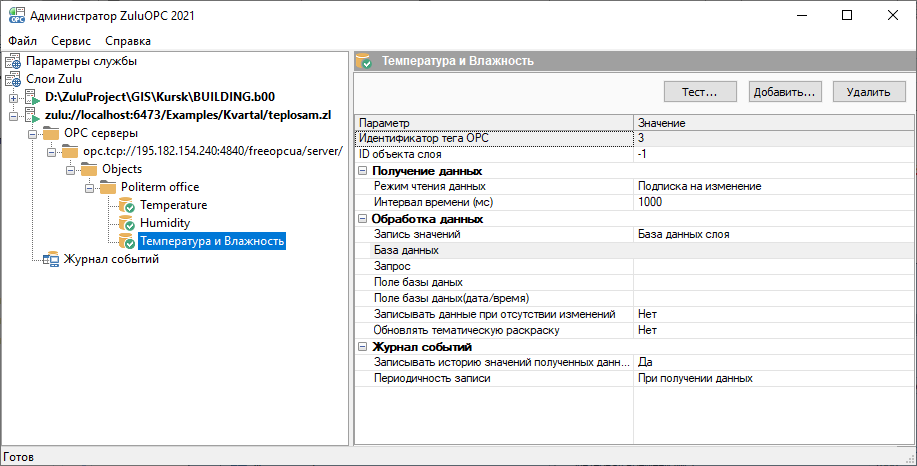

    Параметры OPC тега

    Рисунок 14. Параметры OPC тега
