Результаты расчета

Слой с результатами расчёта резерва сети повторяет геометрию сети, но состоит из более мелких сегментов, которые являются результатом разбиений исходных участков с заданным шагом. На конце каждого сегмента находятся расчётные точки, для которых определялись максимальные расходы для подключения.

Расчет ведётся по точкам, но для наглядности результатов раскрашиваются линейные объекты.

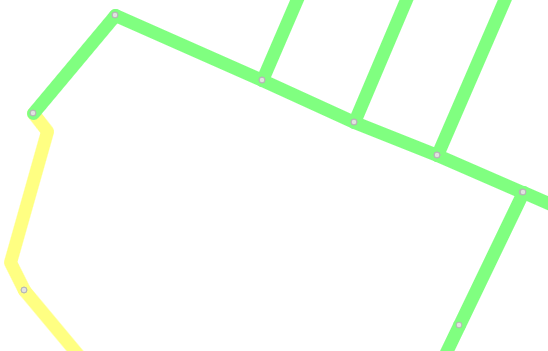

Слой с результатами расчёта

Рисунок 203. Слой с результатами расчёта


По каждой точке и линейному объекту в базу данных будет записано максимальное значение расхода (в л/с и м3/ч), напор, а также диаметр и ID исходного участка.

Значение расход для линейного объекта означает, что к данному фрагменту трубопровода можно подключить расход не менее указанного.

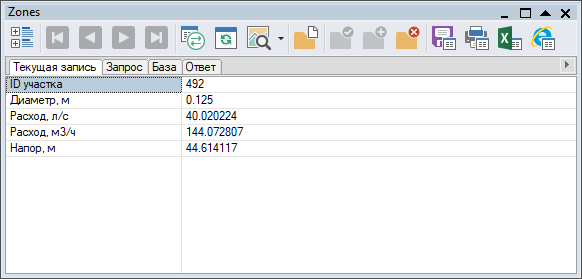

Результаты расчёта

Рисунок 204. Результаты расчёта
