Изменение размеров символов водопроводной сети

Размеры символов задаются в относительных единицах, поэтому заранее неизвестно, какого размера они будут на той или иной карте, так как слой может создаваться для масштабов области, города, квартала, помещения. Для регулирования размеров символов на карте вводится масштабирующий отображение символов коэффициент, который задается в строке Размер. Чем больше значение коэффициента, тем крупнее будут выглядеть символы на карте (при одном и том же масштабе карты).

Для изменения размера символа водопроводной сети следует:

  1. В окне структура слоя () в дереве Типы и режимы щелчком левой кнопкой мыши выделить режим, для редактирования, например Запорные устройства/Открыто:

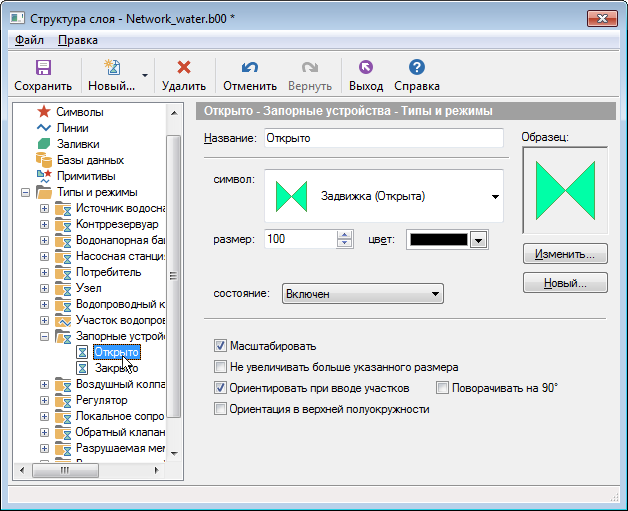

    Изменение размера символа водопроводной сети

    Рисунок 76. Изменение размера символа водопроводной сети


  2. В строке Размер изменить значение.

  3. Нажать кнопку Сохранить. Изменения сразу отобразятся на карте.
