Отключение насоса

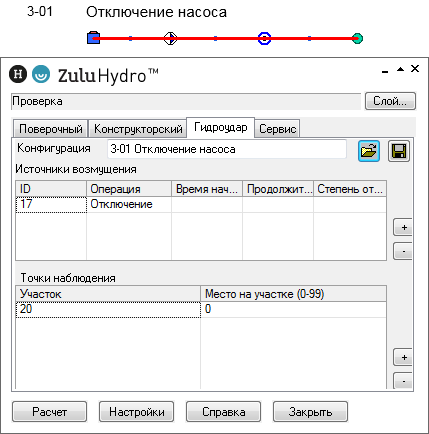

При выборе третьей конфигурации увидим:

Отключение насоса

Рисунок 182. Отключение насоса


Для насоса, как источника возмущения стационарного процесса, при задании параметров нет нужды указывать продолжительность включения или отключения насоса, поскольку угловая скорость вращения ротора определяется в процессе решения дифференциального уравнения движения.

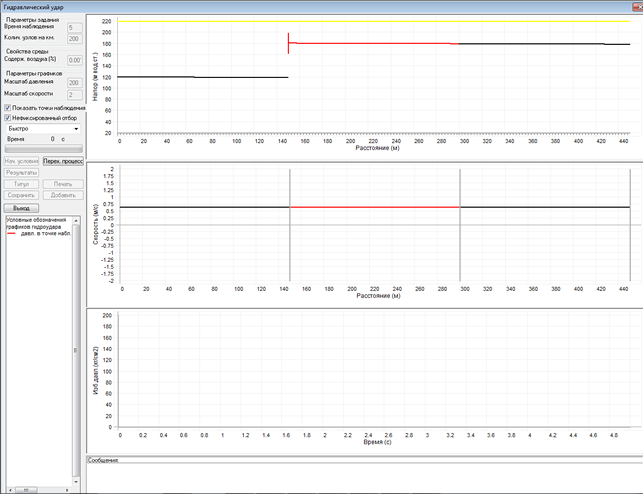

Нажимаем кнопку Расчет и в появившемся окне кнопку Нач. условия.

Начальные условия

Рисунок 183. Начальные условия


Скачок давления на верхнем графике является следствием работы насоса.

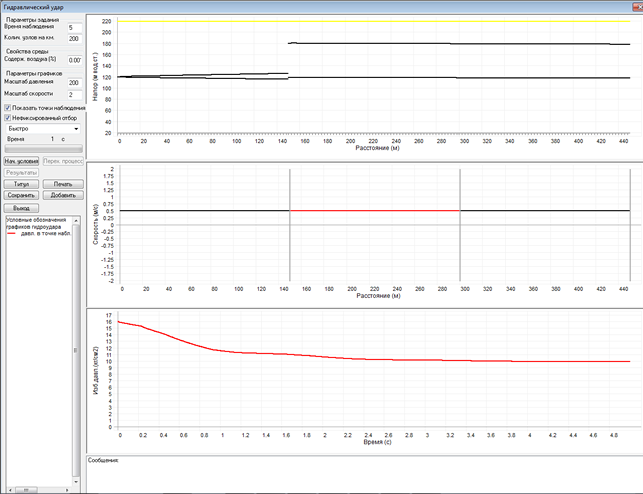

Нажимаем, как и в случае первой конфигурации кнопки Перех. процесс и Результаты.

Результаты

Рисунок 184. Результаты


Перед печатью результатов нажмем кнопку Титул и заполним поля: Эксперимент и Комментарии. После закрытия этого окна нажимаем Печать.
