Просмотр результатов расчета

Для анализа результатов расчета можно вывести на экран графики наибольшего и наименьшего давлений в каждой точке маршрута наблюдений, достигнутых за время эксперимента (кнопка Результаты).

Окно визуализации расчетов

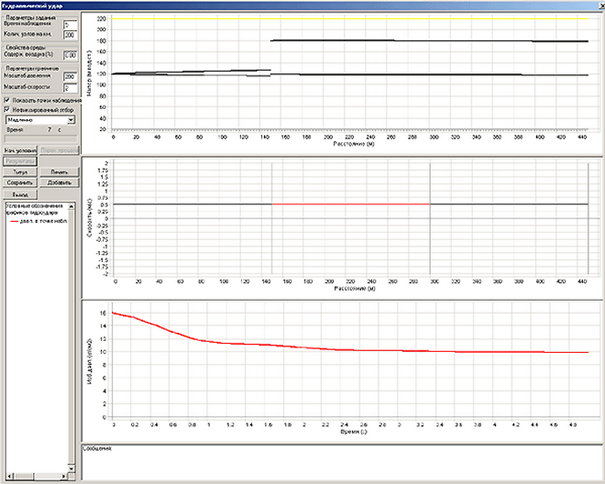

Рисунок 165. Окно визуализации расчетов


Отметим, что в процессе расчета переходного процесса программа выдает сообщения о превышении предельно допустимого давления и о срыве всасывания на входе насоса.

Полная информация о наибольшем и наименьшем давлении для всех участков (не только входящих в маршрут) записывается в базу данных и может быть проанализирована с помощью запросов. После чего (при необходимости визуализации результатов) можно выбрать новый маршрут и новые точки наблюдения, а затем повторить расчет.
