Подготовка начальных условий

До запуска расчета переходных процессов обязательно нужно выполнить подготовку начальных условий – кнопка Нач. условия. После выполнения расчета стационарного режима появятся графики давлений и скоростей в двух верхних окнах соответственно (графики, соответствующие соседним трубам, изображаются разными цветами).

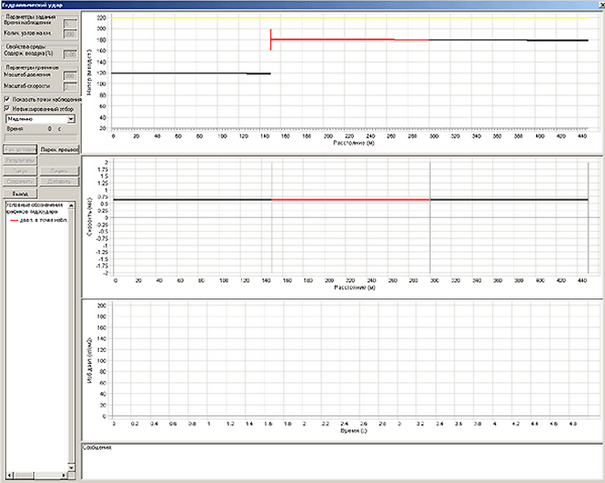

Окно визуализации расчетов

Рисунок 163. Окно визуализации расчетов


Помимо давления (точнее пьезометрический напор) на верхнем рисунке имеются графики земной поверхности и предельно допустимых давлений (желтая линия).

[Внимание]Внимание

Если из верхнего графика можно сделать вывод об опорожнении системы, то достоверность дальнейших расчетов не гарантируется. Следует уточнить исходные данные.
