Выбор источника возмущения

Переходные процессы в сети возникают только при наличии одного или нескольких источников возмущения. В программе предусмотрена возможность выбирать в качестве источников возмущения включение /выключение насоса либо открытие/закрытие задвижки.

Чтобы включить насос, имеющийся в сети, в список Источники возмущения нужно нажать на панели инструментов кнопку выделить , с помощью левой кнопки мыши выделить насос на карте (слой с сетью должен быть активным), затем нажать кнопку добавить на панели ZuluHydro.

В результате появится запись, содержащая ID насоса и Операция Отключение (по умолчанию).

Для замены операции на включение следует нажать левой клавишей мыши по полю с надписью Отключение, тогда появится кнопка открытия списка, в списке надо выбрать Включение. Если насос включается (отключается) не в нулевой момент времени, то следует заполнить поле Время начала (в секундах).

Остальные поля заполняются только для задвижек. Это Продолжительность операции и Степень открытия задвижки в начальный момент времени.

Выбор источника возмущения

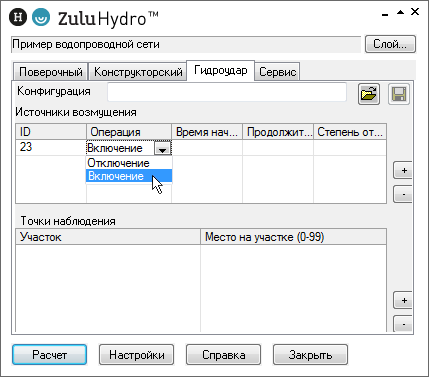

Рисунок 160. Выбор источника возмущения
