Ошибки по результатам расчета

  1. Предупреждение Z604: ID=XX Недостаточно напора на потребителе (YY м)

    САМЫЙ НЕБЛАГОПОЛУЧНЫЙ ПОТРЕБИТЕЛЬ: ID=XX Нехватка напора: ZZ

    Сообщение о самом плохом потребителе

    Рисунок 344. Сообщение о самом плохом потребителе


    Данное предупреждение может появиться после проведения поверочного расчета. Оно возникает в том случае, если по результатам у потребителя недостаточно напора, то есть напор у него меньше минимального.

    Где, YY и ZZ - значение напора которого не хватает, м, а ID (ХХ) − индивидуальный номер потребителя для которого нехватка напора максимальна.

    Дважды щелкните левой кнопкой мыши по сообщению о самом плохом потребителе: соответствующий потребитель замигает на экране.

    Данная ошибка может вызвана несколькими причинами:

    1. Некорректными данными. Если величина нехватки напора выходит за рамки реальных значений для данной сети, то имеет место ошибка при вводе исходных данных или ошибка при нанесении схемы сети на карту. Следует проверить правильно ли были занесены следующие данные:

      • По источнику водоснабжения:

        • Высота воды в источнике - проверить значение величины высоты воды в источнике.

      • Параметры трубопроводов:

        • Диаметры трубопроводов - проверить правильность занесения диаметров трубопроводов, например, был введен диаметр 0.05 м вместо 0.5 метра;

        • Зарастание трубопроводов - проверить значение зарастания трубопроводов, данная величина сильно влияет на гидравлический режим сети, так как уменьшает диаметр трубопровода. Например, если диаметр 0.032 м, а зарастание задано 5 мм, то фактический диаметр трубопровода будет 32 - (5+5) = 22 мм. Если зарастание неизвестно, то данное значение задается равным 0;

        • Гидравлическое сопротивление - при наличии сопротивления участков трубопроводов, которые получают в результате замеров, программа не учитывает значения диаметров, шероховатостей, зарастания и местные сопротивления трубопроводов. Задавать сопротивления следует только при наличии результатов произведенных замеров.

        Данные ошибки можно обнаружить с помощью построения пьезометрических графиков, например:

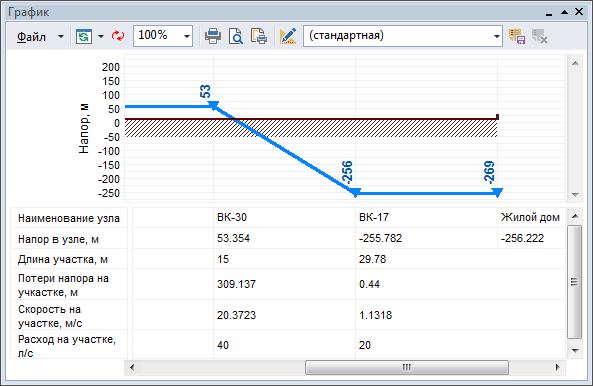

        Обнаружение ошибки с помощью пьезометрического графика

        Рисунок 345. Обнаружение ошибки с помощью пьезометрического графика


        На данном графике видно, что на одном из участков сети имеет место большое падение напора, очень высокие удельные линейные потери в трубопроводе. Причину можно обнаружить, если взглянуть в базе данных на диаметры трубопроводов;

      • По потребителям водопроводной сети:

        • Расчетный расход воды на потребителях − проверить правильно ли был задан расчетный расход воды на потребителе;

    2. Гидравлическим режимом сети.

      Если ошибки при вводе исходных данных отсутствуют, но нехватка напора существует и имеет реальное для данной сети значение, то в этой ситуации определение причины нехватки и способ ее устранения осуществляет сам специалист, работающий с данной водопроводной сетью.

  2. Предупреждение Z602: ID=XX Давление на всасе насоса ниже допустимого

    Данная ошибка возникает в случаях, когда в результате расчета давление на всасе насоса получилось ниже допустимого — указанного в справочнике насосов. Проверьте исходные данные по выбранной марке насоса: в поле Допустимое давление на всасе, кгс/см2 указывается минимальное давление на входе в насос.

    Также проанализируйте результаты расчета: почему перед насосом получилось давление ниже требуемого.

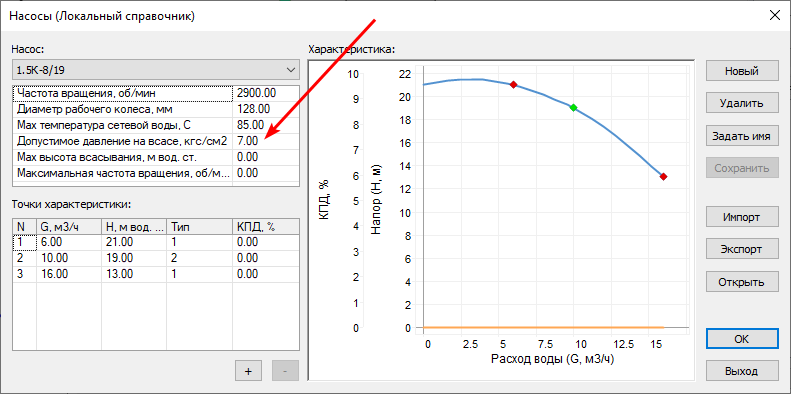

    Допустимое давление на всасе насоса

    Рисунок 346. Допустимое давление на всасе насоса
