Локальное сопротивление
— это символьный объект водопроводной сети, позволяющий задать дополнительное сопротивление в любой точке сети.
Условное обозначение локального сопротивления:
 |
локальное сопротивление |
Локальное сопротивление например может использоваться в том месте, где происходит резкое сужение либо расширение трубопровода или установлен диффузор (постепенное расширение), конфузор (постепенное сужение), грязевик, прибор учета и так далее.

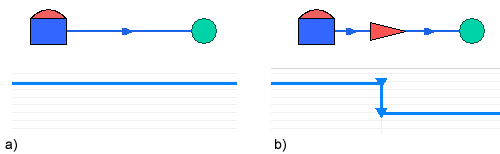

Ниже на рисунке показан график падения давления в сети при отсутствии локального сопротивления - a и график падения давления при включенном в сеть локальном сопротивлении - b.
Рисунок 48. График падения давления
Как добавить в структуру
Для добавления режима в структуру слоя (при его отсутствии) следует Обновить структуру таблиц «После установки обновления».
Исходные данные
Для выполнения расчётов необходимо указать:
-
H_geo, Геодезическая отметка, м— задается отметка оси (верха) трубы, данного узла. -
D, Условный диаметр, м— задается условный диаметр локального сопротивления. -
Kz, Коэффициент местного сопротивления— задается пользователем коэффициент местного сопротивления.ИЛИ
Kv, Пропускная способность, м3/ч— Указывается пропускная способность в м3/ч. Используется, только если в поле Коэффициент местного сопротивления (Kz) не задано значение.
Графический тип объекта - символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя водопроводной сети – ID 12.
