Поиск пути

С помощью данной задачи возможно найти путь между заданными узлами как с учетом режимов элементов сети, так и без учета режимов.

Для поиска пути надо:

  1. Сделать редактируемым слой, в котором будет производиться поиск пути.

  2. Нажать кнопку Инструменты анализа сети на странице карты.

  3. В появившемся меню выбрать пункт Поиск пути, после чего справа от карты откроется окно для поиска. Далее следует указать объект, с которого начинается путь (в данной точке установится зеленый флажок). Для этого надо сделать щелчок по объекту (он замигает) и в окне Поиск пути нажать кнопку Добавить элемент. Если объект добавлен ошибочно, убрать его из списка можно нажав на кнопку Удалить элемент справа от него.

  4. Аналогично отметить флажками объекты, через которые будет проходить путь. Если будет отмечен только начальный и конечный узел, то путь будет выбран самый короткий.

  5. В том случае, если надо чтобы в поиске пути участвовали в том числе и отключенные объекты, то есть чтобы поиск осуществлялся независимо от состояния объектов, надо установить опцию Игнорировать состояние.

  6. Для запуска поиска пути нажать кнопку . В результате найденный путь окрасится зеленым цветом.

    Поиск пути

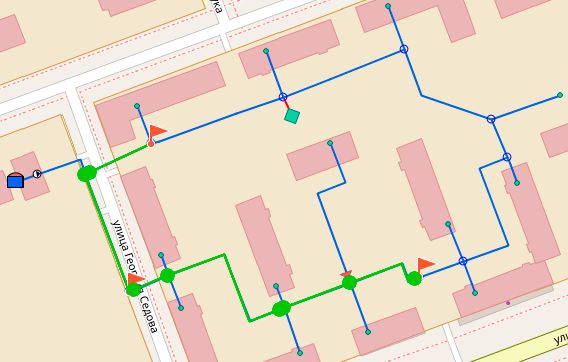

    Рисунок 45. Поиск пути


    В том случае, если между объектами существует разрыв, то путь будет не найден и будет выдано соответствующее сообщение.

    Для выделения найденных в результате поиска объектов надо в окне Поиск пути нажать кнопку Выделить как группу .
